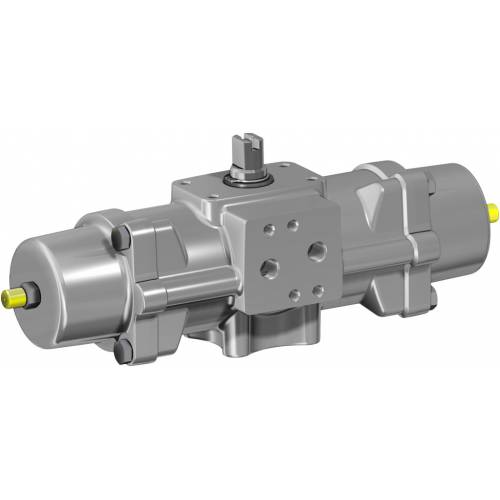

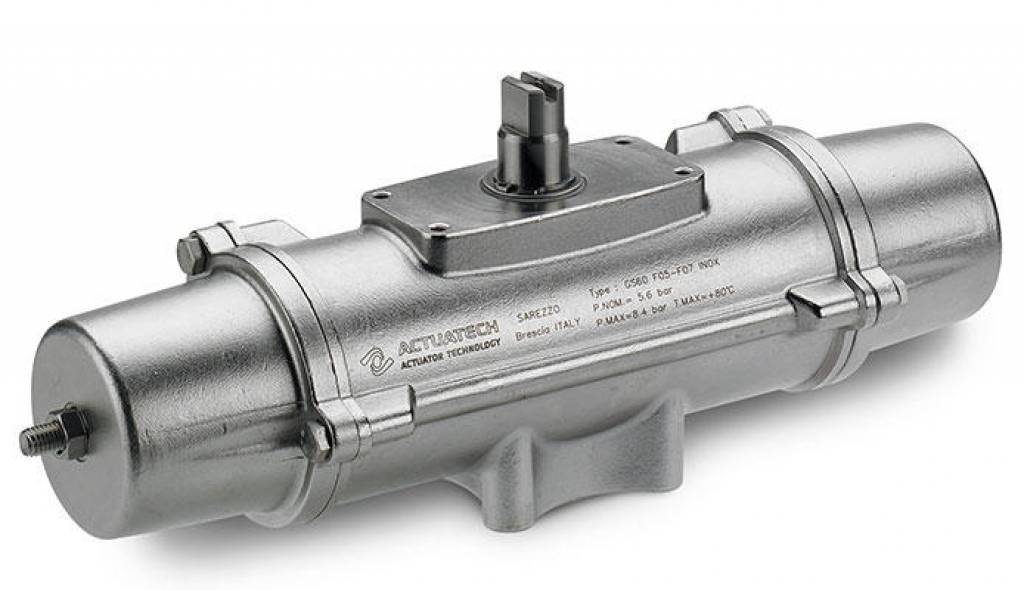

Tek etkili pnömatik aktüatör GS inox CF8M mikro döküm

  • avantajları
  • özellikleri
  • boyutlar
  • malzemeler
  • özellikler
  • aksesuarlar
  • belgeler
GS15-GS240

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar
Piston ve silindir arasında daha az sürtünme
Conta uzun süre durduktan sonra bile silindire yapışması önlenir.

2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler


Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet

3.Yiv ve piston arasındaki yuvarlanma sürtünmesi

Daha az sürtünme

4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü).

Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma
Açma ve kapama sırasında artan dönme momenti
Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir
Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf
Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)


5.Haddelenmiş silindir

Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma
(0,15 mikron Ra)

GD15 ile entegre NAMUR solenoit vana arayüzü

İlave taban plakası gerektirmez

Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir

Tüm işlem aşamalarında maksimum kontrol

ATEX
Sertifikası
Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar

SIL 3'e kadar sertifikalı

Yüksek düzeyde işlevsel güvenlik garantisi

TEKNİK BİLGİLER
15 Nm ile 240 Nm arasında moment
Bağlantı flanşı: ISO 5211; F03 - F05 - F07 - F10
EN 15714-3 standardına uygun
Dönme açısı: 92° (-1°, +91°)
Dönme momenti: Dönüş momenti sadece yayın hareketine bağlıdır ve besleme basıncından bağımsızdır. 4 farklı yay ayarı vardır; GS pnömatik aktüatörler tablosuna bakınız
Yaylar vasıtasıyla otomatik kapanma saat
In the code of standard version GS actuators, it is indicated the size of the springs (6=5,6 bar) followed by the breakaway torque in Nm at 5,6 bar air supply.
GS 30 ölçüsünden itibaren NAMUR solenoit vanaları doğrudan aktüatör üzerine monte edilebilmektedir
GS 15 ölçüsü NAMUR arayüzü gerektirir
2014/34/UE direktifine uygun ATEX versiyonu

ÇALIŞMA KOŞULLARI

Sıcaklık: -20°C ile +80°C arası
Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar
Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava
Yağlama durumunda, deterjan içermeyen ve kullandığınız aktuatörün içindeki malzemelerine uyumlu yağ kullanınız

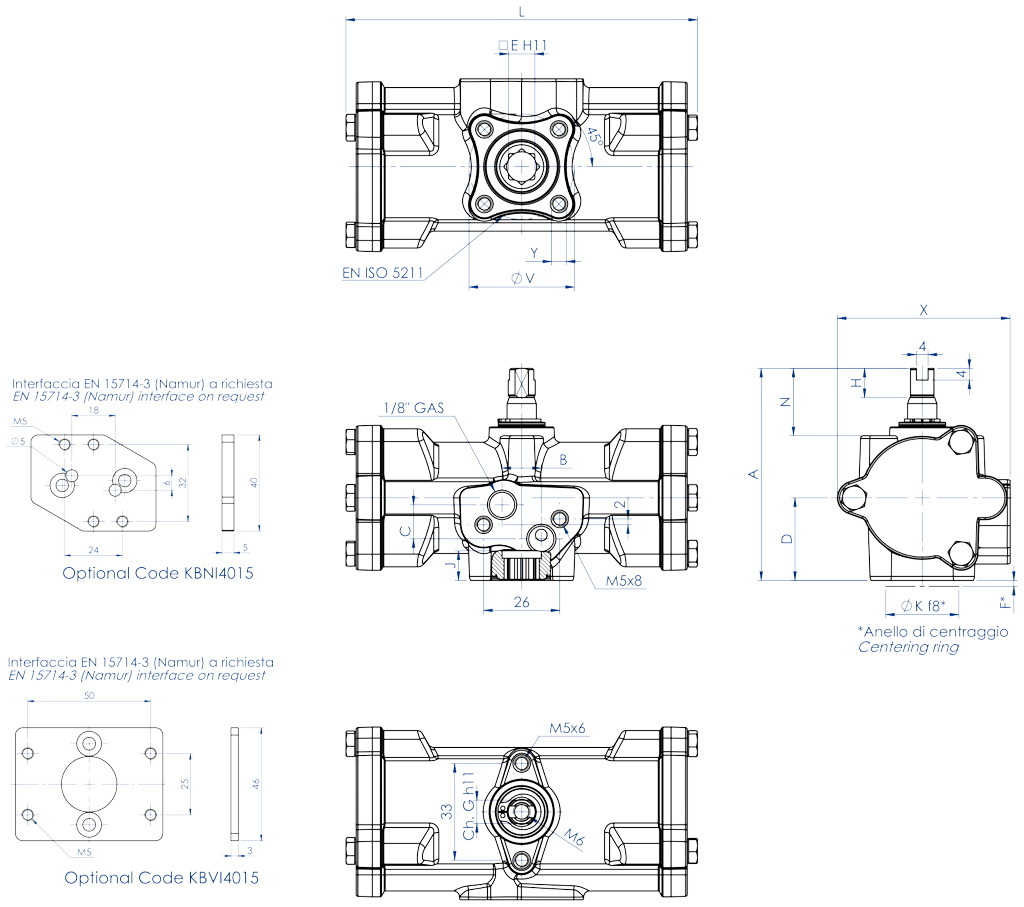

GS15

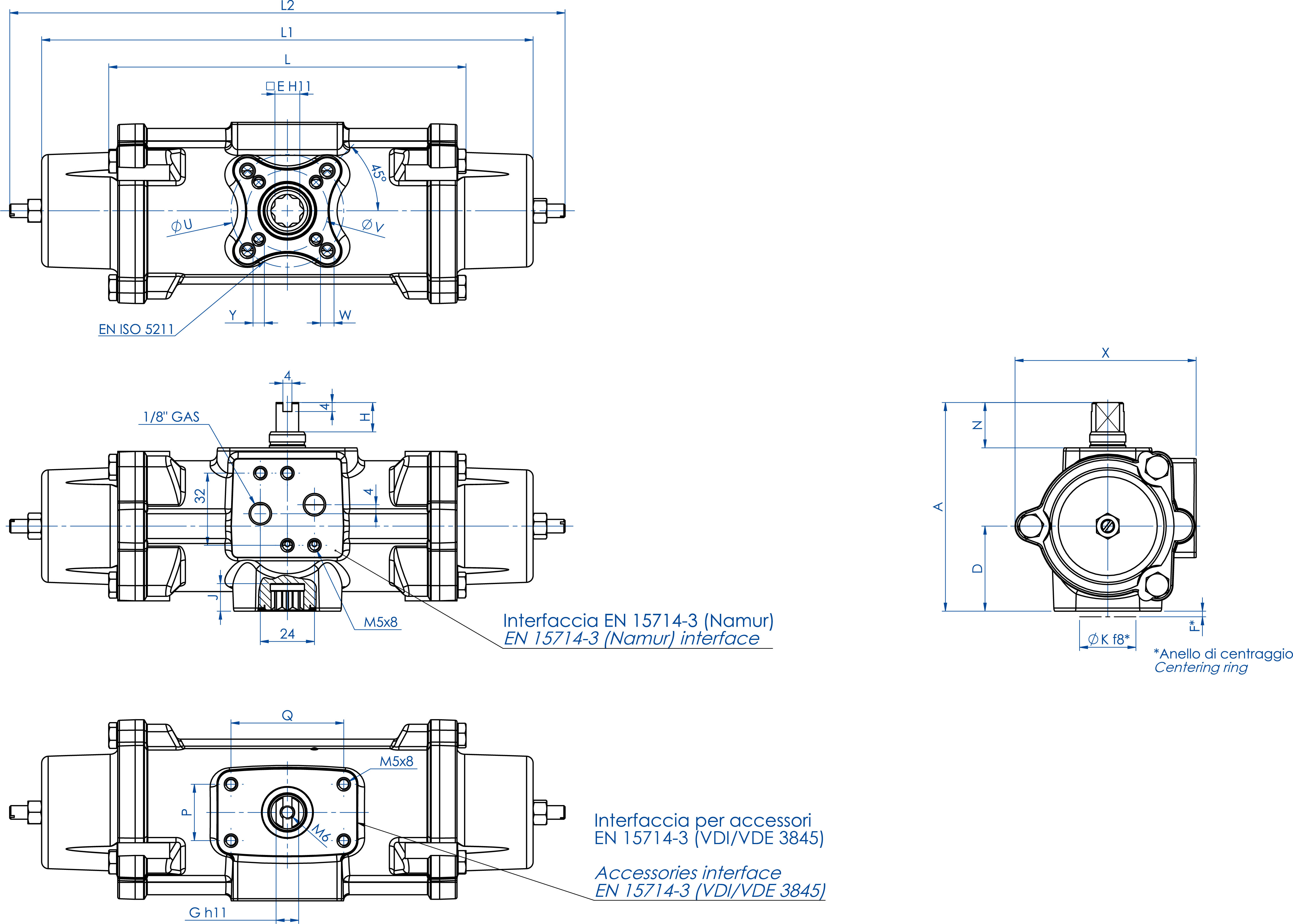

GS30 ÷ GS240

TEKNİK BİLGİ FORMU

KodGS015516S
GS030516S
GS060516S
GS120516S
GS240516S

Yedek contalarKGGSS214
KGGSS216
KGGSS218
KGGSS220
KGGSS222

ÖlçüGS 15 F03
GS 30 F03-F05
GS 60 F05-F07
GS 120 F05-F07
GS 240 F07-F10

L mm.
134,6
158,4
192,9
246,8
298,4

L1 mm.
194,2
217,9
287,5
341,2
421

L2 mm.
224
246,2
316,5
376,2
463,9

A mm.
80,4
92,5
116,5
136,4
160

D mm.
32,7
37,7
46,2
56,2
68

E mm.
9
11
14
17
22

F mm.
2
2
3
3
3

Ch. G mm.
9
10
12
15
19

H mm.
10
13
13
17
19

N mm.
23
20
30
30
30

X mm.
68
80,3
94,4
117
139,7

J mm.
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
35
35
55

Q mm.
50
50
80
80
80

P mm.
25
25
30
30
30

ØU mm.
-
50
70
70
102

ØV mm.
36
36
50
50
70

Y, derinlik x. depth mm.
M5x9
M5x9
M6x11
M6x11
M8x13

W derinlik. depth mm.
-
M6x11
M8x15
M8x13
M10x22

Hava (dm³/devir)
0,09
0,16
0,33
0,69
1,34

Ağırlık Kg.
1,6
2,4
4,5
7,6
12,9

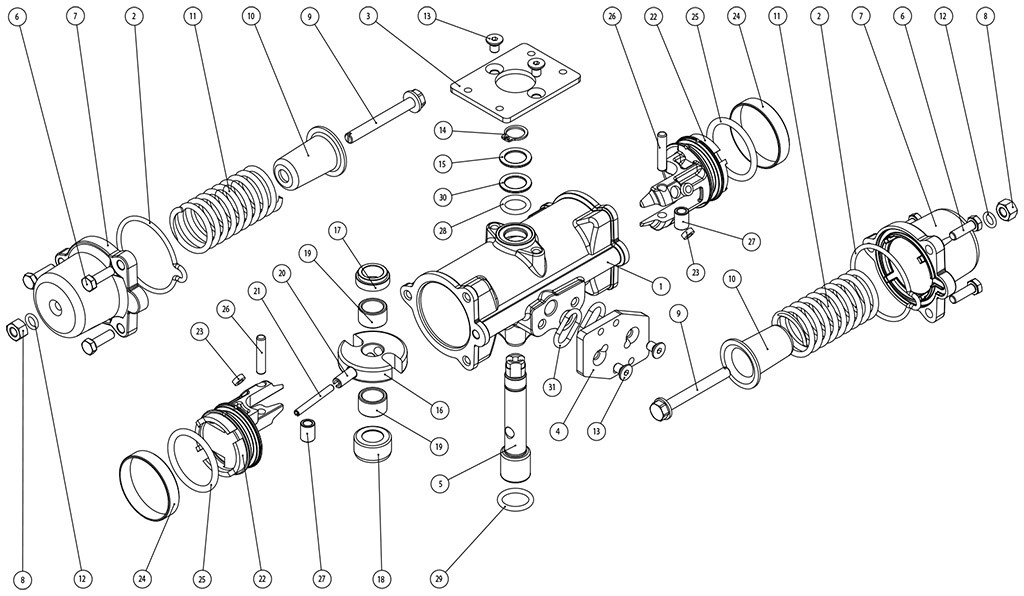

"GS" CF8M MICROCAST TEK ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS15

MALZEMELER GS15
Poz
Adı:Q.ty
Malzemeler
1
Silindir1
 Paslanmaz çelik
2*
Tapa o-ringi2
Nitril kauçuk
3
VDI/VDE taban plakası1
Paslanmaz çelik
4
Pano NAMUR1
Paslanmaz çelik
5
Mil1
Paslanmaz çelik
6
Vida6
Paslanmaz çelik
7
Tapa2
 Paslanmaz çelik
8
Somun2
Paslanmaz çelik
9
Yay takılı vida2
Paslanmaz çelik
10
Yay muhafazası2
Çelik alaşımı
11
Yay2
Çelik alaşımı
12*
O-ring
2
Nitril kauçuk
13
Vida4
Paslanmaz çelik
14
Seeger1
Paslanmaz çelik
15
Rondela1
Paslanmaz çelik
16
Çatal1
Çelik alaşımı
17Mil üst desteği1Asetal reçine
18Mil alt desteği1Asetal reçine
19Destek ara burcu2Asetal reçine
20Dış elastik soket1Çelik alaşımı
21İç elastik soket1Çelik alaşımı
22Piston2Alüminyum alaşımı
23*Destek diski4Karbongrafitli PTFE
24*Sızdırmaz halkası2Poliüretan
25*Piston o-ringi2Nitril kauçuk
26Pim2Çelik alaşımı
27Ara burcu2Çelik alaşımı
28O-ring
1FKM
29O-ring
1FKM
30Dış destek halkası1Asetal reçine
31NAMUR O-ringi2Nitril kauçuk
* Yedek parça kitinin detayları.

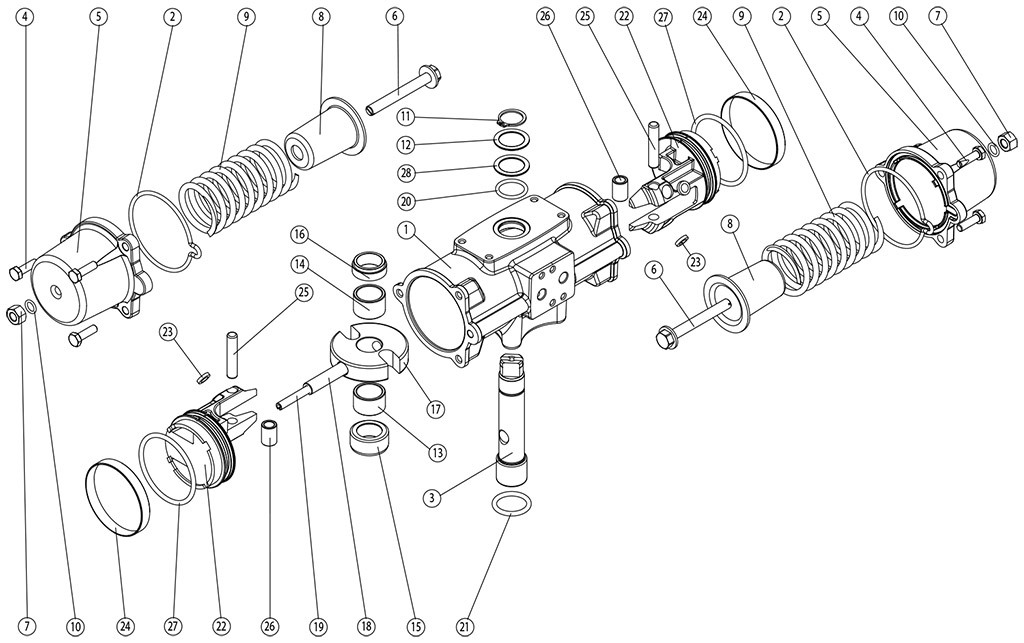

"GS" CF8M MICROCAST TEK ETKİLİ PNÖMATİK AKTÜATÖR PARÇALARI ÖLÇÜLER: GS30-GS240

MALZEMELER GS30-GS240
Poz.AdıQ.tyMalzeme
1Silindir
1Paslanmaz çelik
2*Tapa o-ringi
2Nitril kauçuk
3Mil
1Paslanmaz çelik
4Vida
6Paslanmaz çelik
5Tapa
2Paslanmaz çelik
6Yay takılı vida
2Paslanmaz çelik
7Somun
2Paslanmaz çelik
8Yay muhafazası
2Çelik alaşımı
9Yay
2Çelik alaşımı
10*O-ring
2Nitril kauçuk
11Seeger
1Çelik alaşımı
12Rondela
1Çelik alaşımı
13Alt ara burcu desteği
1Asetal reçine
14Üst ara burcu desteği
1Asetal reçine
15Alt mil desteği
1Asetal reçine
16Üst mil desteği
1Asetal reçine
17Çatal
1Çelik alaşımı
18Dış elastik soket
1Çelik alaşımı
19İç elastik soket
1Çelik alaşımı
20Üst mil o-ringi
1FKM
21Alt mil o-ringi
1FKM
22Piston
2Alüminyum alaşımı
23*Piston desteği
4Karbongrafitli PTFE
24*Sızdırmaz halkası
2Poliüretan
25Pim
2Çelik alaşımı
26Ara burcu
2Çelik alaşımı
27*Piston o-ringi
2Nitril kauçuk
28Dış destek halkası
1Asetal reçine
* Yedek parça kitinin detayları.

GS PNÖMATİK AKTÜATÖR ÇALIŞMA ŞEMASI

Sol çizimler = vana açık konumda
Sağ çizimler = vana kapalı konumda


Tipik hava bağlantı şeması
Standart GS aktüatörlerin pistonları yukarıda gösterildiği gibi monte edilir. Yay kuvveti düşük olmasına rağmen, mekanizma geometrisi strok sonunda daha fazla tork sağlar. Aktüatör vana açık pozisyondayken ve yaylar tamamen sıkıştırıldığında, uç durdurucular hassas bir şekilde ayarlanabilmektedir. Basınçlı hava veya elektrik güç kaynağının kapatılması durumunda vananın otomatik olarak açılması gerektiğinde ters etkili yay geri dönüşlü aktüatörler gerekmektedir. Ters etkili aktüatörlerde, pistonlar Çift Etkili versiyonda olduğu gibi silindire yerleştirilerek yayın kuvveti nedeniyle aktüatör normal olarak açılır. Dikkat. Ters hareket versiyonundaki normal tork performansı, yapısı nedeniyle standart versiyondakinden farklıdır. Dikkat. Yay hareketi sırasında aktüatör odasına toz veya kirin emilmesini önlemek için port 2'ye bir filtre takınız. Port 4, ara bölme ile bağlantılıdır ve basınç altındayken transmisyon mili açması için saat yönünün tersine döner. Uluslararası ISO 5599-2 standardına uygun olarak, aktüatör hava portu bağlantılarının pozisyonu, yeri, yönü ve şekli açıkça tanımlanmalı ve 2 ve 4 numaralarla pazarlanmalıdır.

LİMİT SVİÇLİ SİNYAL KUTUSU

MANÜEL KİLİT AÇMA İŞLEMCİSİ

SOLENOİT VANA NAMUR

SOLENOİT VANA

ELEKTROPNÖMATİK KONUMLANDIRICI (İNTRENSEK EMNİYET)

PNÖMATİK KONUMLANDIRICI

YAKINLIK LİMİT ANAHTARI

ELEKTROMEKANİK LİMİT ANAHTARI

PNÖMATİK LİMİT ANAHTARI

PATLAMAYA KARŞI SINIRLAYICI LİMİT ANAHTARI II2GD ExdIIC

Daha fazla bilgi için ACTUATECH Aksesuar Kataloğuna bakınız
