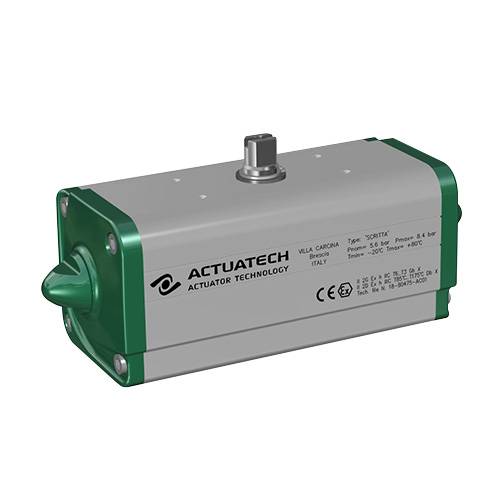

Alüminyum GD çift etkili pnömatik aktüatör

  • avantajları
  • özellikleri
  • boyutlar
  • malzemeler

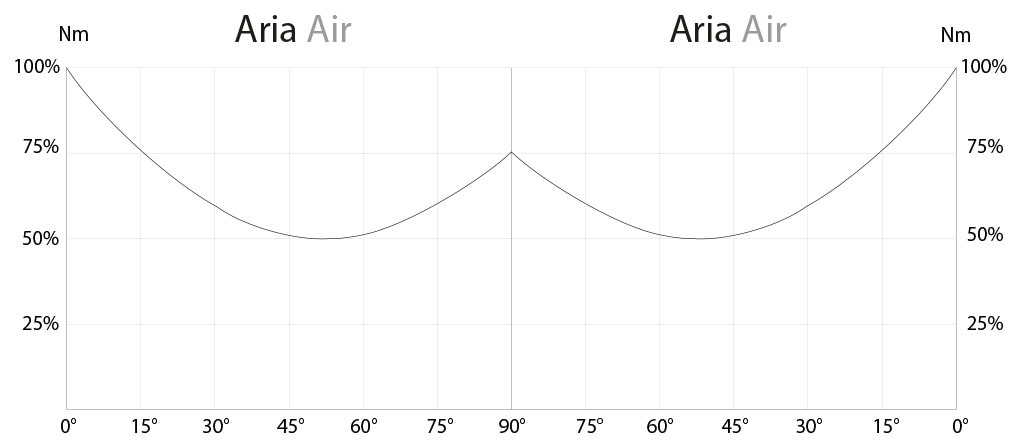

  • şemalar ve başlangıç momentleri
  • özellikler
  • aksesuarlar
  • belgeler

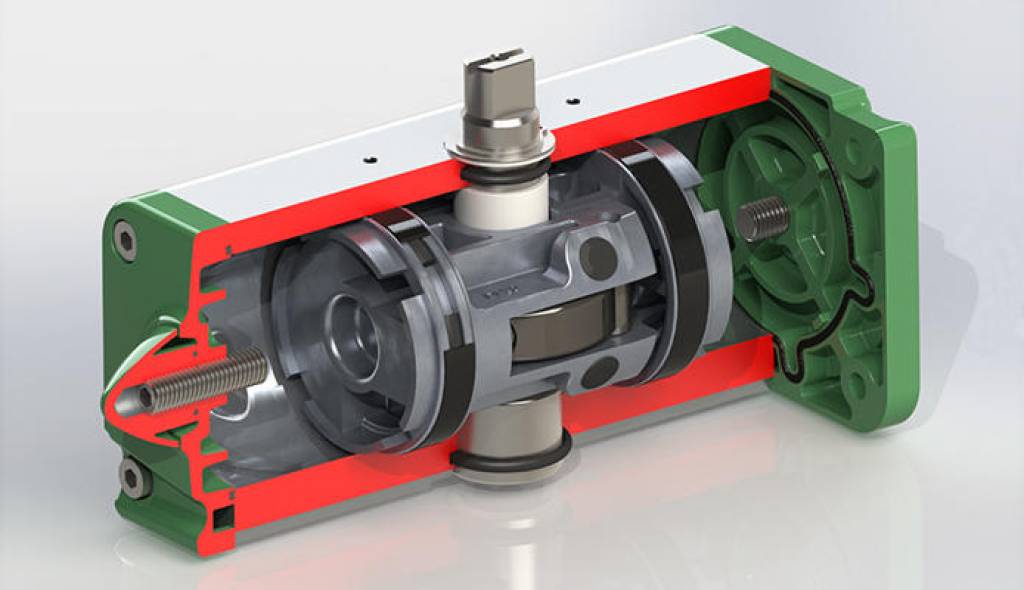

GD8-GD1920

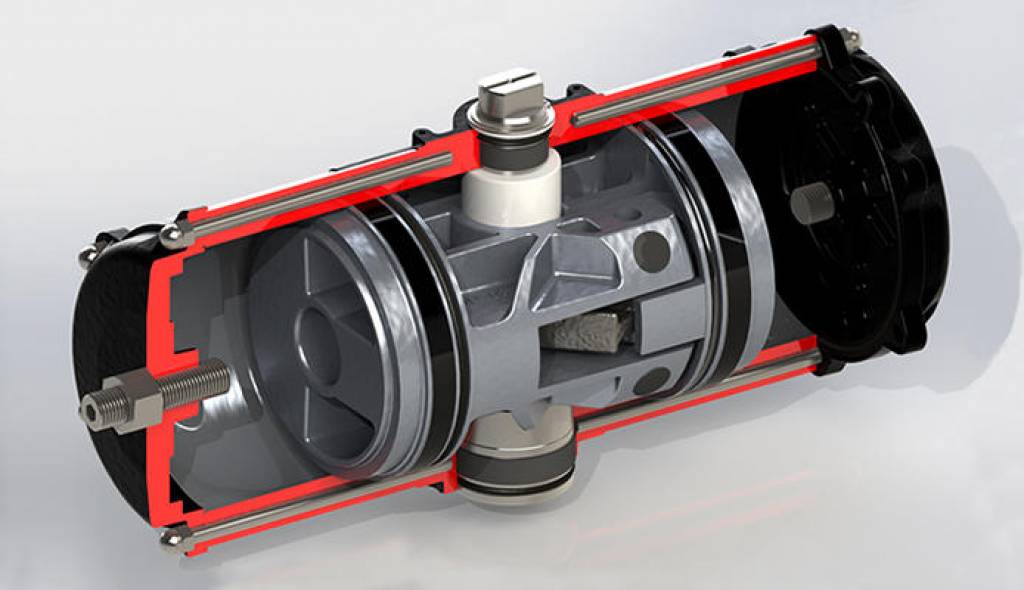

GD2880-GD8000

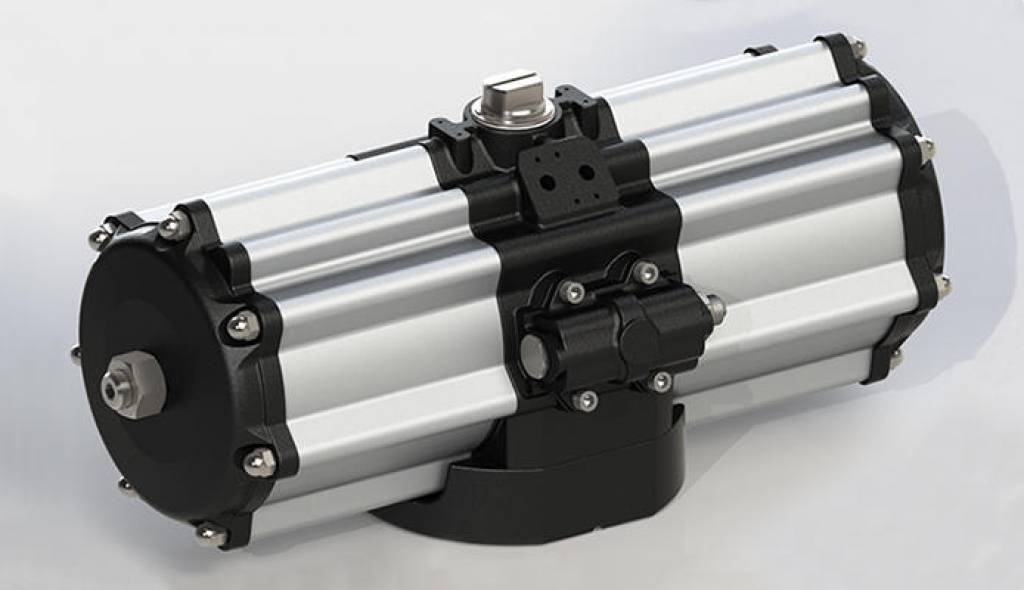

GD5760 merkezi ayar

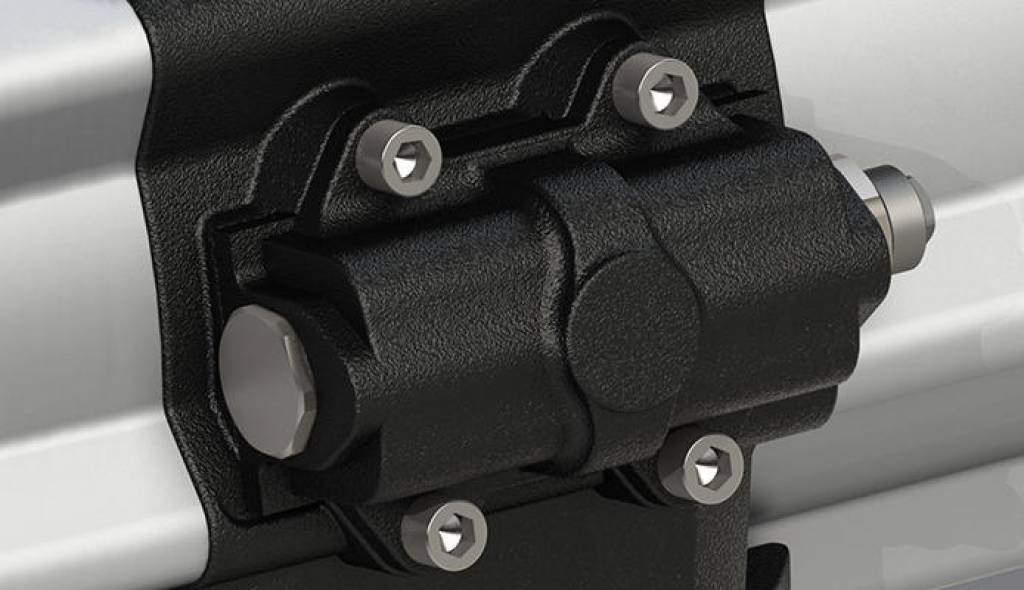

Patentli merkezi ayar sistemi

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar
Piston ve silindir arasında daha az sürtünme
Conta uzun süre durduktan sonra bile silindire yapışması önlenir.

2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler


Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet

3.Yiv ve piston arasındaki yuvarlanma sürtünmesi

Daha az sürtünme

4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü).

Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma
Açma ve kapama sırasında artan dönme momenti
Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir
Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf
Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)


5.Haddelenmiş silindir

Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma
(0,15 mikron Ra)

GD15 ile entegre NAMUR solenoit vana arayüzü

İlave taban plakası gerektirmez

Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir

Tüm işlem aşamalarında maksimum kontrol

ATEX
Sertifikası
Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar

SIL 3
Sertifikası
Yüksek düzeyde işlevsel güvenlik garantisi

TEKNİK BİLGİLER
8 Nm ile 8000 Nm arasında moment
Bağlantı flanşı: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
EN 15714-3 standardına uygun
Dönme açısı: 92° (-1°, +91°)
Dönme momenti: Besleme basıncı ile doğrudan orantılı; tabloya bakınız
Her aktüatörde GD kısaltmasını takip eden simge 5.6 bar basınçta Nm cinsinden başlangıç torkunun değerine karşılık gelir
2014/34 / EU direktifine uygun ATEX versiyonu

ÇALIŞMA KOŞULLARI

Sıcaklık: -20°C ile +80°C arası (Özel versiyonlar: Yüksek sıcaklık: -20° C ila +150° C; düşük sıcaklık: -50°C +60°C)
Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar (GD8000 7 bar)
Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava
Yağlama durumunda, deterjan içermeyen ve kullandığınız aktuatörün içindeki malzemelerine uyumlu yağ kullanınız

  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

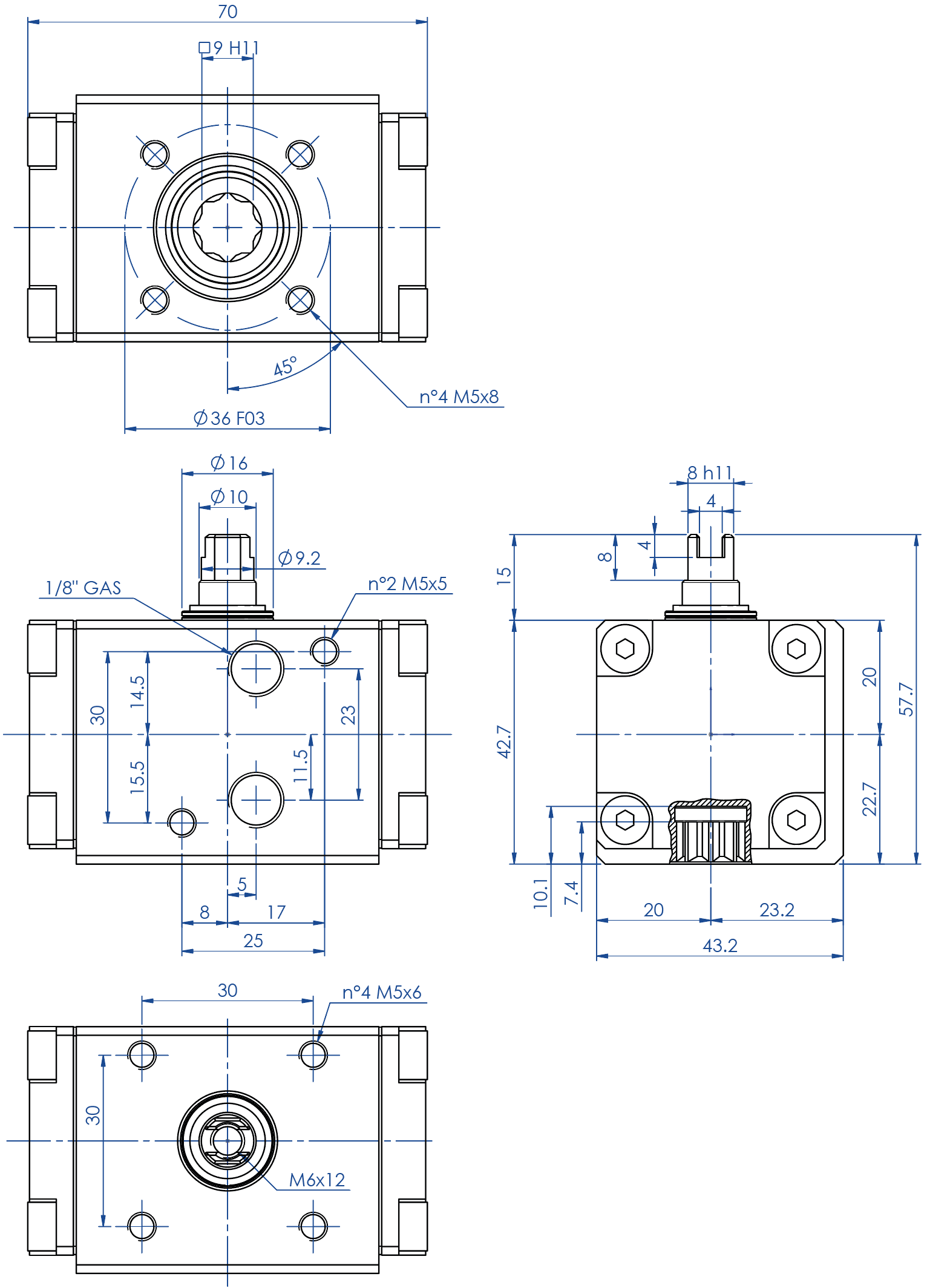

Çift etili aktüatör ölçü GD08 (Nm)

TEKNİK BİLGİ FORMU GD08 (Nm)
KodGD008401S
Ağırlık [Kg]0,29
Hava hacmi [dm3/cycle]0,034
Yedek keçelerKGGI0010

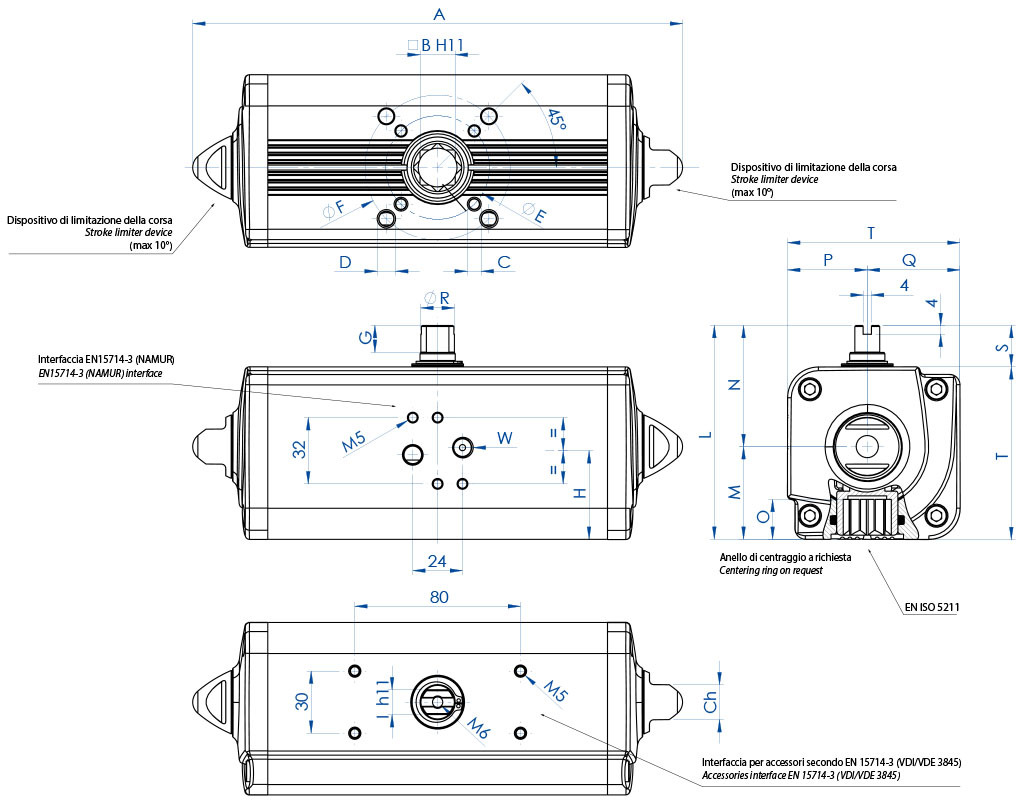

Çift etkili aktüatör ölçüler GD15 (Nm) ile GD1920 (Nm) arasında

TEKNİK BİLGİ FORMU GD15 (Nm) ile GD60 (Nm) arası
KodGD0015411S
GD0015412S
GD0030411S
GD0030412S
GD0045411S
GD0045412S
GD0060411S
GD0060412S
Yedek keçelerKGGI0012
KGGI0014
KGGI0015
KGGI0016
ÖlçüGD15
GD30
GD45
GD60
ISO
F03
F04
F03/F05
F04
F04
F03/F05
F04
F05/F07
A
159,1
159,1
174,3
174,3
188,5
188,5
198,1
198,1
B
11
11
11
11
11
11
14
14
C x derinlik
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M6x9
D x derinlik
-
-
M6x9
-
-
M6x9
-
M8x12
E
36
42
36
42
42
36
42
50
F
-
-
50
-
-
50
-
70
G
10
10
10
10
13
13
13
13
H
26,8
26,8
30,3
30,3
32,5
32,5
35,7
35,7
I
8
8
9
9
10
10
10
10
L
72,2
72,2
79,2
79,2
84,5
84,5
90,4
90,4
M
28
28
31,5
31,5
34,5
34,5
37,7
37,7
N
44,2
44,2
47,7
47,7
50
50
52,7
52,7
O
13,2
13,2
13,2
13,2
13,2
13,2
16,5
16,5
P
24,2
24,2
27,7
27,7
30
30
32,7
32,7
Q
28
28
31,5
31,5
34,5
34,5
37,7
37,7
R
9,2
9,2
10,9
10,9
12,7
12,7
14,5
14,5
S
20
20
20
20
20
20
20
20
T
52,2
52,2
59,2
59,2
64,5
64,5
70,4
70,4
W (Gaz)
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
Ch
13
13
13
13
13
13
13
13
Ağırlık (Kg)
0,75
0,75
1
1
1,2
1,2
1,6
1,6
Hava(dm3/devir)
0,08
0,08
0,15
0,15
0,22
0,22
0,3
0,3
H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ

TEKNİK BİLGİ FORMU  GD106 (Nm) ile GD720 (Nm) arası

KodGD0106411S
GD0120411S
GD0180411S
GD0240411S
GD0360411S
GD0480411S
GD0720411S

Yedek keçelerKGGI0060
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023

ÖlçüGD106
GD120
GD180
GD240
GD360
GD480
GD720

ISO
F05/F07
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12

A
237,1
257,4
289,9
313,6
339,3
387,7
433

B
17
17
22
22
22
27
27

C x derinlik
M6x9
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15

D x derinlik
M8x12
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18

E
50
50
70
70
70
102
102

F
70
70
102
102
102
125
125

G
13
13
16
17
19
19
19,5

H
42,8
44,8
54,5
58,1
60
57,4
61,5

I
12
12
15
15
19
19
22

L
103,3
107
137,5
141,1
148
164,9
178

M
44,8
46,8
56,5
60,1
62
72,9
78,5

N
58,5
60,2
81
81
86
92
99,5

O
19,3
19,3
24,8
24,8
24,3
29,5
29,5

P
38,5
40,2
51
51
56
62
69,5

Q
44,8
46,8
56,5
60,1
62
72,9
78,5

R
16,2
18
20,2
22,5
25,5
29
31,8

S
20
20
30
30
30
30
30

T
83,3
87
107,5
111,1
118
134,9
148

W (Gaz)
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"

Ch
17
17
22
22
22
27
27

Ağırlık (Kg)
2,5
2,6
4,6
5,4
6,5
9,6
12

Hava (dm3/devir)
0,55
0,59
0,95
1,3
1,8
2,6
3,5

H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ

TEKNİK BİLGİ FORMU GD960 (Nm) ile GD1920 (Nm) arası

KodGD0960411S
GD0960412S
GD1440412S
GD1440411S
GD1920412S
GD1920411S

Yedek keçelerKGGI0024
KGGI0025
KGGI0026

ÖlçüGD960
GD1440
GD1920

ISO
F10/F12
F14
F12
F14
F12/F16
F14

A
479,4
479,4
567
567
601
601

B
36
36
36
36
46
46

C x derinlik
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24

D x derinlik
M12x18
-
-
-
M20x30
-

E
102
140
125
140
125
140

F
125
-
-
-
165
-

G
19,5
19,5
19,5
19,5
18,5
18,5

H
78
78
86,5
86,5
99,2
99,2

I
24
24
27
27
32
32

L
198
198
216
216
237,7
237,7

M
93,5
93,5
101,5
101,5
114,7
114,7

N
104,5
104,5
114,5
114,5
123
123

O
38,5
38,5
38,5
38,5
48,5
48,5

P
74,5
74,5
84,5
84,5
93
93

Q
93,5
93,5
101,5
101,5
114,7
114,7

R
36,5
36,5
41
41
46
46

S
30
30
30
30
30
30

T
168
168
186
186
207,7
207,7

W (Gaz)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"

Ch
27
27
36
36
36
36

Ağırlık (Kg)
17,4
17,4
23,4
23,4
32
32

Hava (dm3/cycle)
4,9
4,9
7,6
7,6
10,2
10,2

H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ

Çift etkili pnömatik aktüatör GD 2880 (Nm)

TEKNİK BİLGİ FORMU GD 2880 (Nm)
KodGD2880E16D0A
Ağırlık [Kg]55,4
Hava hacmi [dm3/cycle]20
Yedek contalarıKGGI0635

Çift etkili pnömatik aktüatör ölçü GD 3840 (Nm)

TEKNİK BİLGİ FORMU GD 3840 (Nm)
KodGD3840E1600A
Ağırlık [Kg]49
Hava hacmi [dm3/cycle]25,6
Yedek contalarKGGI1030

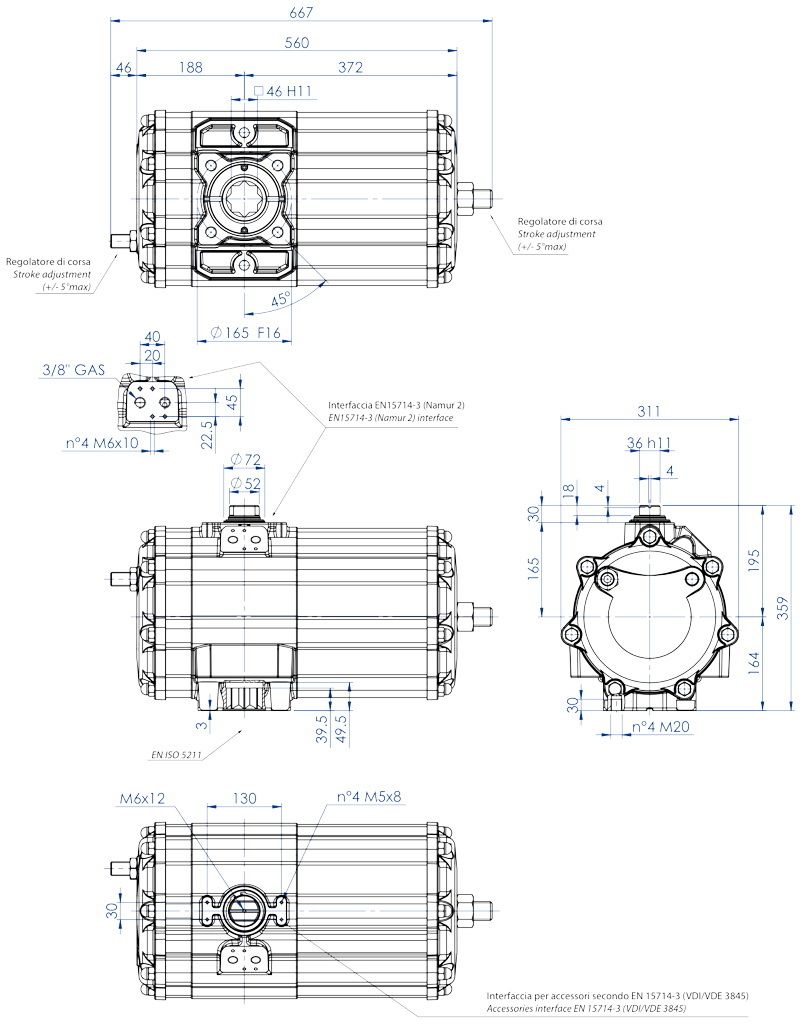

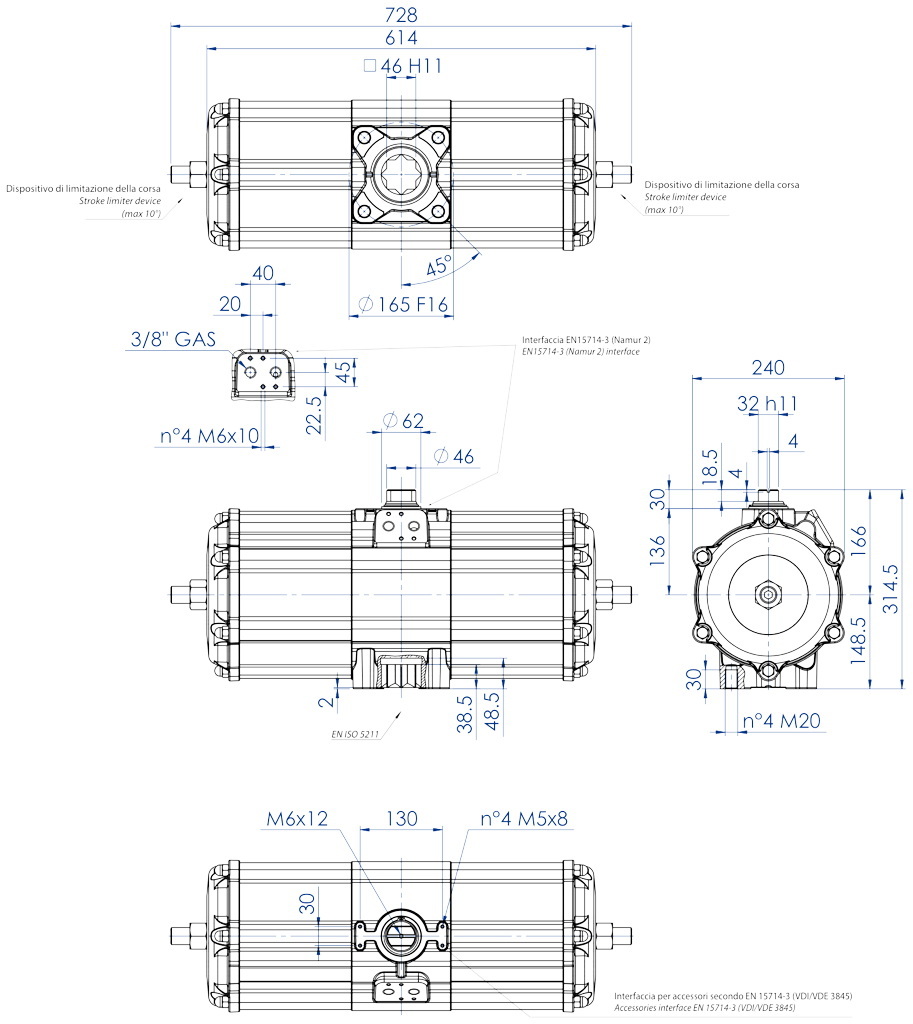

Çift etkili pnömatik aktüatör ölçü GD 5760 (Nm)

TEKNİK BİLGİ FORMU GD 5760 (Nm)
KodGD5760E25D0A
Ağırlık [Kg]85,5
Hava hacmi [dm3/cycle]38,0
Yedek contalarKGGI0435

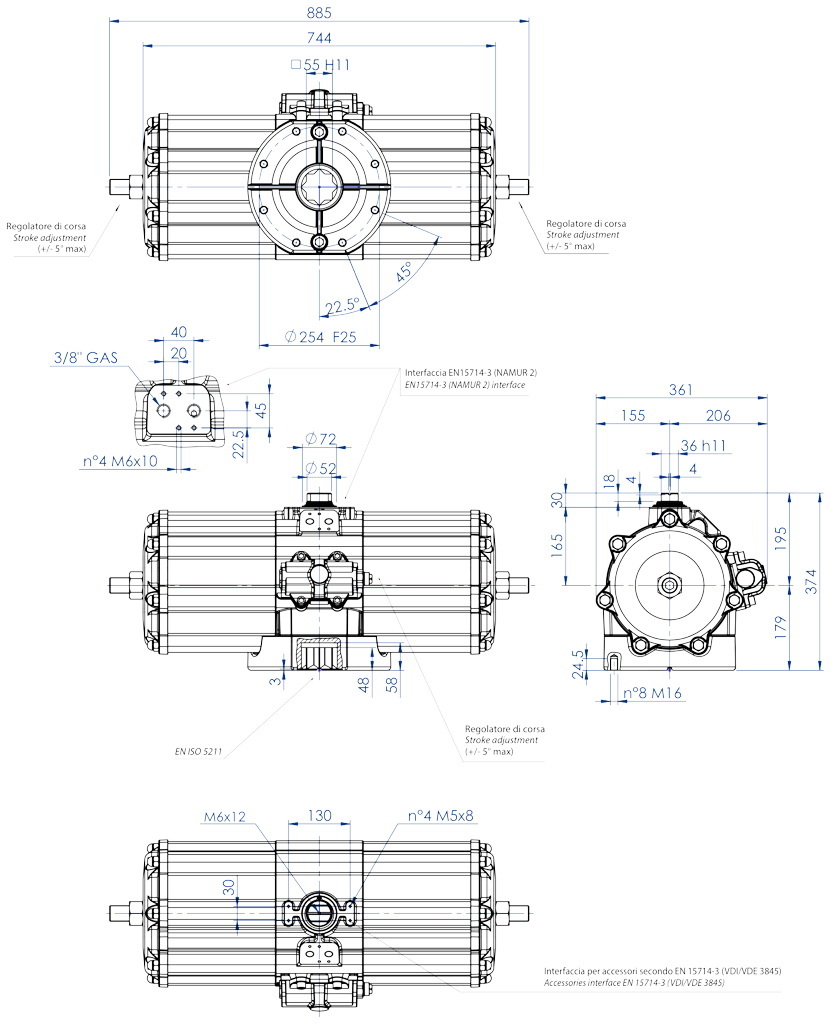

Çift etkili pnömatik aktüatör GD 8000(Nm)

TEKNİK BİLGİ FORMU GD 8000 (Nm)
KodGD8000E25D0A
Ağırlık [Kg]105,5
Hava hacmi  [dm3/cycle]50
Yedek contalarKGGI0440

  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

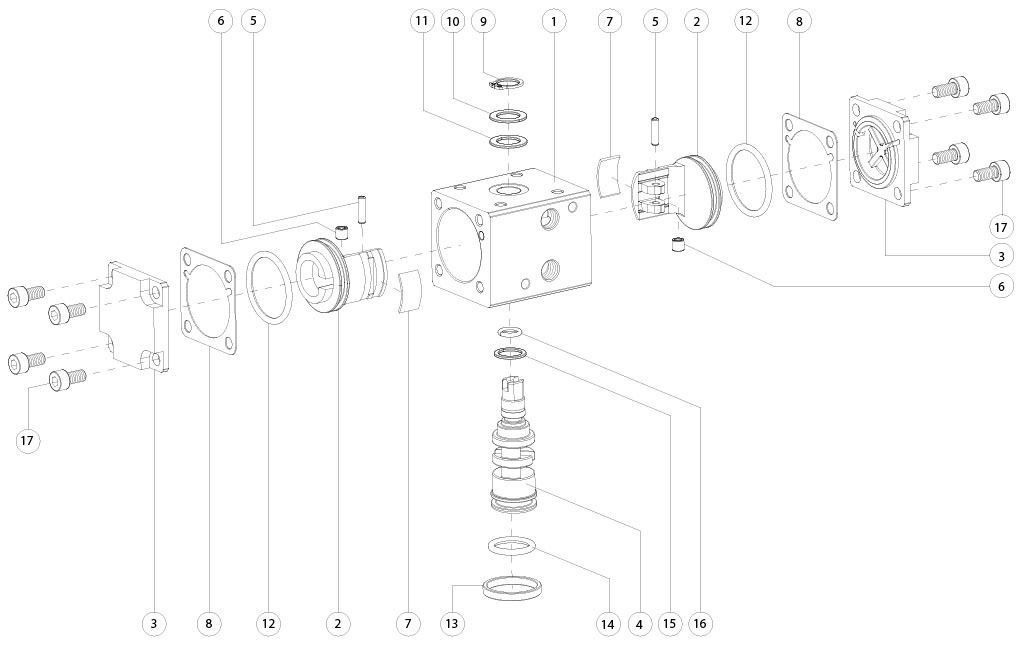

ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ ÖLÇÜ: GD8

ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ ÖLÇÜ: GD8
Poz.Adı:Q.tyMalzeme
1Silindir
1Alüminyum alaşımı
2Piston2Alüminyum alaşımı
3Tapo DA2Alüminyum alaşımı
4Mil1Çelik alaşımı
5Pim2Çelik alaşımı
6Çelik burç
2Çelik alaşımı
7*Destek bandı
2Asetal reçine
8*Sızdırmazlık contası
2Nitril kauçuk NBR
9Seeger
1Paslanmaz Çelik
10Şim pulu
1Paslanmaz Çelik
11*Dış destek halkası
1Asetal reçine
12*Piston o-ringi
2Nitril kauçuk NBR
13F03 Merkezleme halkası
1Alüminyum alaşımı
14*Alt mil o-ringi
1FKM
15*İç destek halkası
1Asetal reçine
16*Üst mil o-ringi
1FKM
17Vidalar
8Paslanmaz Çelik
* Yedek parça kitinin detayları.

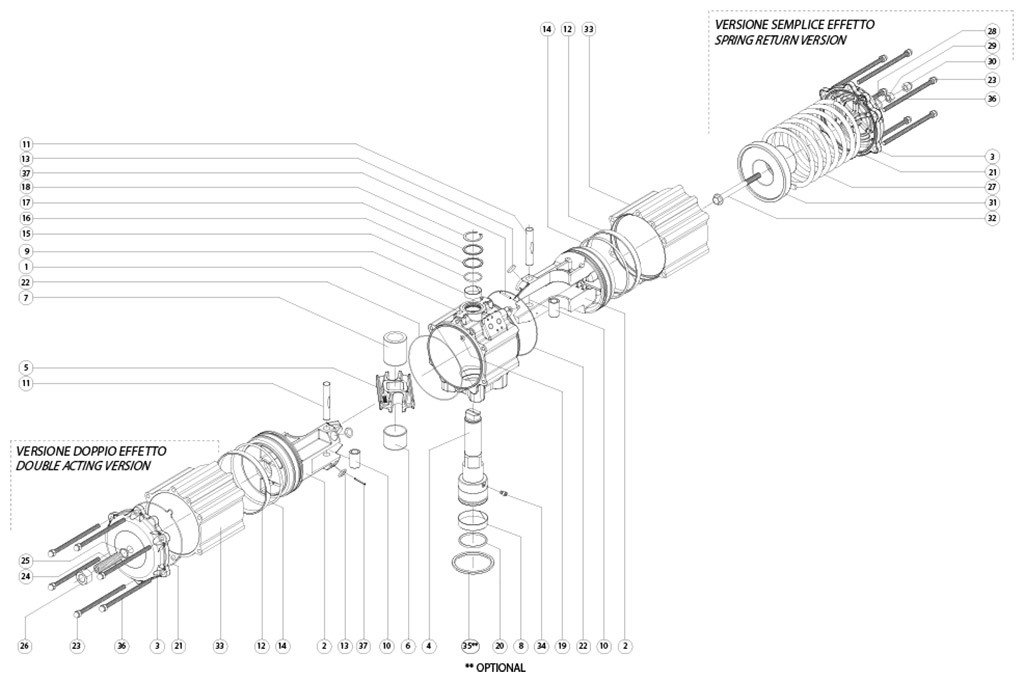

ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ - ÖLÇÜ: GD15-GD1920

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD15-GD1920
Poz.AdıQ.tyMalzeme
1Silindir1Alüminyum alaşımı
2Piston2Alüminyum alaşımı
3Tapa
2Alüminyum alaşımı
4Mil1Paslanmaz çelik
5Çatal
1Çelik alaşımı
6Kaydırma burcu
1Asetal reçine
7Mil desteği
1Asetal reçine
8Ara burcu
2Çelik alaşımı
9Pim2Çelik alaşımı
10*Sızdırmaz halkası
2Poliüretan
11*Destek diski
4Karbongrafitli PTFE
12*Piston o-ringi
2Nitril kauçuk
13Üst mil o-ringi
1FKM
14Dış destek halkası
1Asetal reçine
15Şim pulu
1Paslanmaz çelik
16Seeger1Paslanmaz çelik
17Alt mil o-ringi
1FKM
18Somun
2Alüminyum alaşımı
19*Tapa o-ringi
2Nitril kauçuk
20Vidalar
8Paslanmaz çelik
21*O-ring2Nitril kauçuk
22Dış elastik soket
1Çelik alaşımı
23İç elastik soket
1Çelik alaşımı
24Merkezleme halkası
1Alüminyum alaşımı
25Kurs boyu ayarlama vidası
2Paslanmaz çelik
* Yedek parça kitinin detayları.

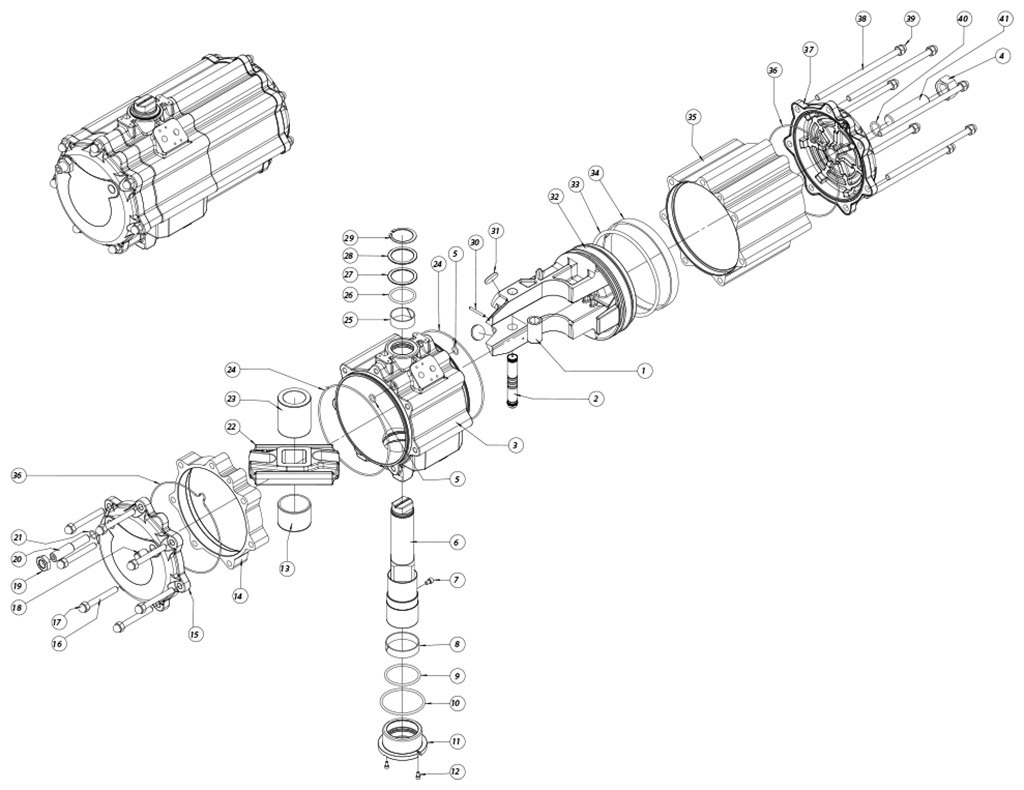

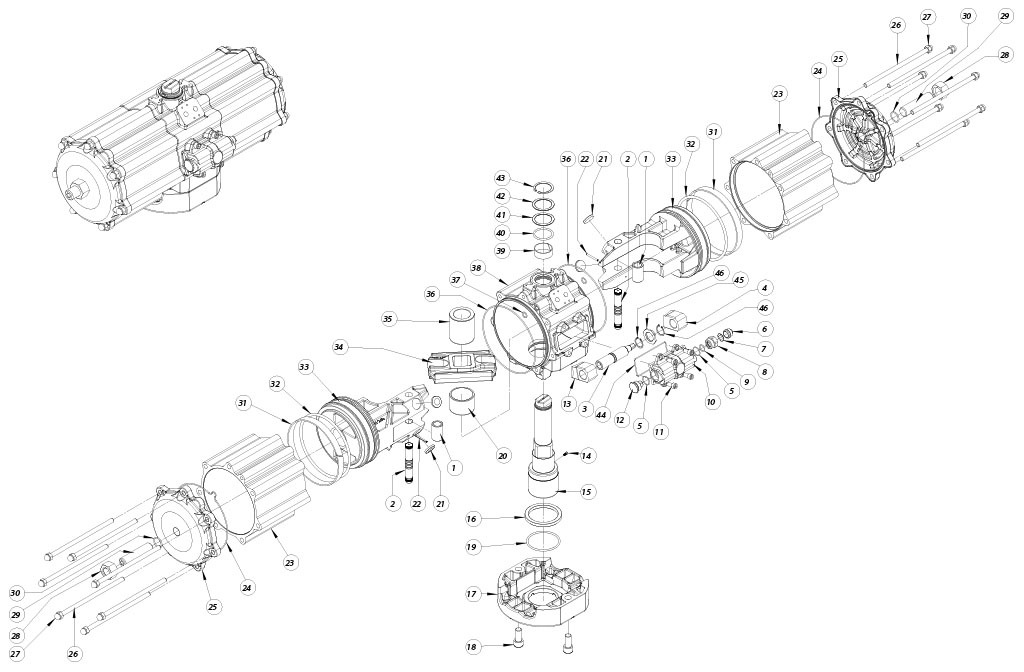

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD2880

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD2880
Poz.Adı:Q.tyMalzeme
1Çelik burç
1Çelik
2Çelik soket
1Çelik
3Gövde
1Alüminyum
4Somun
1Çelik
5*O-ring2NBR
6Mil
1Çelik
7Anti-ekstrüzyon vidası
1Çelik
8*Alt destek
1Asetal reçine
9*O-ring1FKM
10*O-ring1FKM
11Alt destek ara burcu
1Alüminyum
12Burç vidası
2Çelik
13Kaydırma burcu
1Asetal reçine
14Ara parça
1Alüminyum
15Tapa
1Alüminyum
16Montaj vidası
7Çelik
17Başlık somunu
7Çelik
18Pim (kapak)
1Çelik
19Somun
1Çelik
20Ayar pimi
1Çelik
21*O-ring1NBR
22Scotch boyunduruk çatalı
1Çelik
23Kaydr./dest. burcu
1Asetal reçine
24*O-ring2NBR
25*Üst destek
1Asetal reçine
26*O-ring1FKM
27*Dış destek halkası
1Asetal reçine
28Şim pulu
1Çelik
29Seeger
1Çelik
30Anti-ekstrüzyon soketi
1Çelik
31*Diskler (geri piston)
2Asetal reçine
32Piston
1Alüminyum
33*O-ring1NBR
34*Kılavuz halka
1P.T.F.E. Karbon grafit dolgulu
35Yan silindir
1Alüminyum
36*O-ring2NBR
37Tapa
1Alüminyum
38Montaj vidası
7Çelik
39Başlık somunu
7Çelik
40*O-ring1NBR
41Ayar vidası
1Çelik
* Yedek parça kitinin detayları.

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD3840

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD3840
Poz-AdiQ.tyMalzeme
1Silindir
1Alüminyum alaşımı
2Piston2Alüminyum alaşımı
3Tapa
2Alüminyum alaşımı
4Mil
1Paslanmaz Çelik
5Scotch boyunduruk çatalı
1Çelik alaşımı
6Kaydırma burcu
1Asetal reçine
7Kaydırma / destek burcu1Asetal reçine
8*Alt destek kelepçesi1Asetal reçine
9*Üst destek kelepçesi
1Asetal reçine
10Çelik burç
2Çelik alaşımı
11Çelik soket
2Çelik alaşımı
12*Kılavuz halka
2P.T.F.E. Karbon grafit dolgulu
13*Destek diski
4Asetal reçine
14*Piston o-ringi
2NBR
15*Destek mil o-ringi
1FKM
16*Dış destek halkası
1Asetal reçine
17Şim pulu
1Paslanmaz Çelik
18Seeger
1Paslanmaz Çelik
19*Klima o-ringi
2NBR
20*Alt mil o-ringi
1FKM
21*Tapa o-ringi
2NBR
22*Gövde-silindir o-ringi
2NBR
23Başlık somunu
12Paslanmaz Çelik
24Ayar pimi
2Paslanmaz Çelik
25*Pim o-ringi
2NBR
26Somun
2Paslanmaz Çelik
27Yay
4Çelik alaşımı
28*Ayar o-ringi
2NBR
29Somun
2Paslanmaz Çelik
30Başlık somunu
2Paslanmaz Çelik
31Yay muhafazası
2Alüminyum alaşımı
32Yay takılı vida
2Paslanmaz Çelik
33Yan silindir
2Alüminyum alaşımı
34Anti-ekstrüzyon vidası
1Paslanmaz Çelik
35**Merkezleme halkası
1Alüminyum alaşımı
36Montaj vidası
12Çelik
37Anti-ekstrüzyon soketi
2Çelik alaşımı
* Yedek parça kitinin detayları.
** İsteğe bağlı

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD5760

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD5760
Poz.Adı:Q.tyMalzeme
1Çelik burç
2Çelik
2Çelik soket
2Çelik
3Ayar vidası
1Çelik
4Sol tespit parçası
1Çelik
5*O-ring2NBR
6Koruyucu tapa
1Alüminyum
7Dönüş önleyici rondela
1Çelik
8Geçiş halkası
1Paslanmaz çelik
9*O-ring1NBR
10Ayar kapağı
1Alüminyum
11Kapak vidası
4Çelik
12Kör halka
1Paslanmaz çelik
13Sağ tampon
1Çelik
14Anti-ekstrüzyon vidası
1Çelik
15Mil
1Çelik
16Alt destek
1Resina acetalica
17Arayüz F25
1Alüminyum
18Arayüz vidası
2Çelik
19*O-ring1FKM
20Kaydırma burcu
1Asetal reçine
21*Diskler (geri piston)
4Asetal reçine
22Anti-ekstrüzyon soketi
2Çelik
23Yan silindir
2Alüminyum
24*Tapa o-ringi
2NBR
25Tapa
2Alüminyum
26Montaj vidası
14Çelik
27Başlık somunu
14Çelik
28Somun
2Çelik
29Ayar pimi
2Çelik
30*O-ring2NBR
31*Kılavuz halka
2P.T.F.E. Karbon grafit dolgulu
32*Piston o-ringi
2NBR
33Piston
2Alüminyum
34Scotch boyunduruk çatalı
1Çelik
35Kaydr./dest. burcu
1Resina acetalica
36*O-ring2NBR
37*O-ring2NBR
38Gövde Body
1Alüminyum
39*Üst destek (mil üst)
1Asetal reçine
40*O-ring1FKM
41*Dış destek halkası
1Asetal reçine
42Şim pulu
1Çelik
43Seeger1Çelik
44*Kapak contası
1NBR
45Destek rondelası
1Çelik
46Seeger2Çelik
* Yedek parça kitinin detayları.

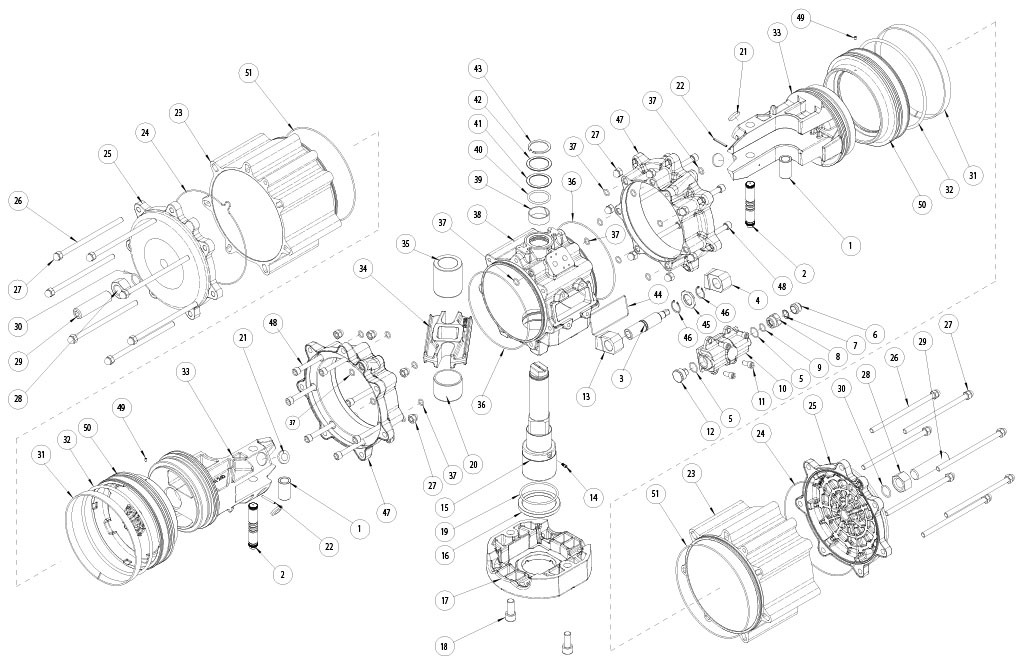

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD8000

ÇİFT ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GD8000
Poz.Adı:Q.tyMalzeme
1Çelik burç
2Çelik
2Çelik soket
2Çelik
3Ayar vidası
1Çelik
4Sol tespit parçası
1Çelik
5*O-ring2NBR
6Koruyucu tapa
1Alüminyum
7Dönüş önleyici rondela
1Çelik
8Geçiş halkası
1Paslanmaz çelik
9*O-ring1NBR
10Ayar kapağı
1Alüminyum
11Kapak vidası
4Çelik
12Kör halka
1Paslanmaz çelik
13Sağ tampon
1Çelik
14Anti-ekstrüzyon vidası
1Çelik
15Mil
1Çelik
16Alt destek
1Asetal reçine
17Arayüz F25
1Alüminyum
18Arayüz vidası
2Çelik
19*O-ring
1FKM
20Kaydırma burcu
1Asetal reçine
21Diskler
4Asetal reçine
22Anti-ekstrüzyon soketi
2Çelik
23Yan silindir
2Alüminyum
24*Tapa o-ringi
2NBR
25Tapa
2Alüminyum
26Montaj vidası
14Çelik
27Başlık somunu
28Çelik
28Somun
2Çelik
29Ayar pimi
2Çelik
30*O-ring2NBR
31*Kılavuz halka
2P.T.F.E. Karbon grafit dolgulu
32*Piston o-ringi
2NBR
33Piston2Alüminyum
34Çatal
1Çelik
35Kaydr./dest. burcu
1Asetal reçine
36*O-ring2NBR
37*O-ring18NBR
38Gövde
1Alüminyum Aluminium
39*Üst destek
1Asetal reçine
40*O-ring1FKM
41*Dış destek halkası
1Asetal reçine
42Şim pulu
1Çelik
43Seeger1Çelik
44*Kapak contası
1NBR
45Destek rondelası
1Çelik
46Seeger2Çelik
47Silindir rid. flanşı
2Alüminyum
48Flanş vidaları
14Çelik
49Pim
2Çelik
50Piston rid. flanşı
2Alüminyum
51*O-ring2NBR
* Yedek parça kitinin detayları.

Dönme açısının bir fonksiyonu olarak moment şeması

DÖNME MOMENTLERİ TABLOSU  (Nm)           α°= DÖNME AÇISI
 ÖLÇÜ
α°
3 bar
4 bar
5 bar
5,6 bar
6 bar
7 bar
8 bar
GD 08

3,8
5
6,377,58,810
45°
1,92,53,13,53,84,45
90°
3,856,377,58,810
GD 15

8,0
10,7
13,4
15,0
16,1
18,8
21,4
50°
4,0
5,4
6,7
7,5
8,0
9,4
10,7
90°
6,18,1
10,1
11,3
12,1
14,1
16,1
GD 30

16,1
21,4
26,8
30,0
32,1
37,5
42,9
50°
8,0
10,7
13,4
15,0
16,1
18,8
21,4
90°
12,116,1
20,1
22,5
24,1
28,1
32,1
GD 45

24,1
32,1
40,2
45,0
48,2
56,3
64,3
50°
12,1
16,1
20,1
22,5
24,1
28,1
32,1
90°
18,1
24,1
30,1
33,836,2
42,2
48,2
GD 60

32,1
42,9
53,6
60,0
64,3
75,0
85,7
50°
16,1
21,4
26,8
30,0
32,1
37,5
42,9
90°
24,1
32,1
40,2
45,0
48,2
56,3
64,3
GD 106

56,8
75,7
94,6
106,0
113,6
132,5
151,4
50°
28,4
37,9
47,3
53,0
56,8
66,3
75,7
90°
42,9
57,1
71,4
80,0
85,7
100,0
114,3
GD 120

64,3
85,7
107,1
120,0
128,6
150,0
171,4
50°
32,1
42,9
53,6
60,0
64,3
75,0
85,7
90°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
GD 180

96,4
128,4
160,7180,0
192,9225,0
257,1
50°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
90°
72,3
96,4
120,5135,0
144,6168,8
192,9
GD 240

128,6
171,4
214,3
240,0
257,1
300,0
342,9
50°
64,3
85,7
107,1
120,0
128,6
150,0
171,4
90°
96,4
128,6
160,7
180,0
192,9
225,0
257,1
GD 360

192,9
257,1
321,4360,0
385,7450,0514,3
50°
96,4
128,6
160,7180,0
192,9225,0257,1
90°
144,6
192,9241,1270,0
289,3337,5385,7
GD 480

257,1
342,9
428,6
480,0
514,3
600,0
685,7
50°
128,6
171,4
214,3
240,0
257,1
300,0
342,9
90°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
GD 720

385,7
514,3642,9720,0
771,4900,01028,6
50°
192,9
257,1321,4
360,0
385,7450,0514,3
90°
289,3
385,7482,1540,0
578,6675,0771,4
GD 960

514,3
685,7
857,1
960,0
1028,6
1200,0
1371,4
50°
257,1
342,9
428,6
480,0
514,3
600,0
685,7
90°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
GD 1440

771,4
1028,61285,71440,0
1542,9
1800,02057,1
50°
385,7514,3642,9720,0
771,4
900,01028,6
90°
578,6
771,4964,31080,0
1157,1
1350,01542,9
GD 1920

1028,6
1371,4
1714,3
1920,0
2057,1
2400,0
2742,9
50°
514,3
685,7857,1
960,0
1028,6
1200,0
1371,4
90°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
GD 2880

1542,9
2057,12571,4
2880,0
3085,7
3600,0
4114,3
50°
771,4
1028,6
1285,7
1440,0
1542,91800,0
2057,1
90°
1157,1
1542,91928,6
2160,0
2314,3
2700,0
3085,7
GD 3840

2057,1
2742,93428,63840,0
4114,34800,0
5485,7
50°
1028,6
1371,4
1714,31920,0
2057,12400,0
2742,9
90°
1542,9
2057,12571,42880,0
3085,73600,0
4114,3
GD 5760

3085,7
4114,3
5142,95760,0
6171,4
7200,0
8228,6
50°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
90°
2314,3
3085,7
3857,1
4320,0
4628,6
5400,0
6171,4
GD 8000

4285,7
5714,3
7142,9
8000,0
8571,4
10000,0
---
50°
2142,9
2857,1
3571,4
4000,0
4285,7
5000,0
---
90°
3214,3
4285,7
5357,1
6000,0
6428,6
7500,0
---

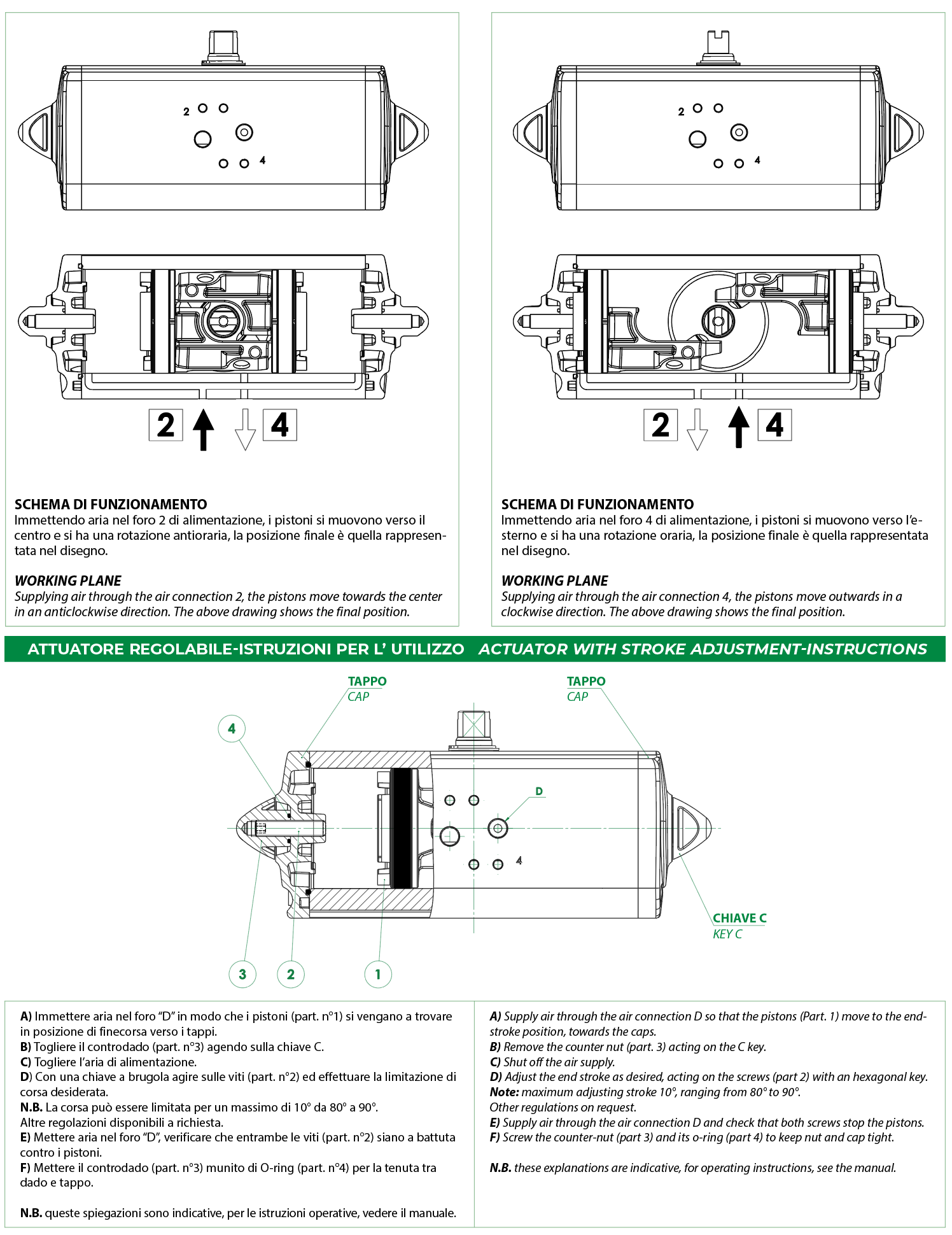

"GD" PNÖMATİK AKTÜATÖR ÇALIŞMA ŞEMASI

Sol çizimler = vana açık konumda
Sağ çizimler = vana kapalı konumda


Tipik hava bağlantı şeması
Port 2, silindirin yan odalarına bağlanır: port 2'ye basınçlı hava sağlayarak, Standart Çift Etkili aktüatörün transmisyon mili açmak için saat yönünün tersine döner. Port 4, ara bölme ile bağlantılıdır ve basınç altındayken mil açması için saat yönünde döner. Aktüatör çalıştırma işlevselliğinin uzaktan kontrolü, solenoid vanayı VDE/VDI 3845 NAMUR aktüatörün standart arayüzüne doğrudan bağlayarak veya 2 ve 4 numaralı bağlantı noktalarına vidalanmış borular aracılığıyla gerçekleştirilmelidir (ayrı bir elektrik kabinine bağlı olarak).
Uluslararası ISO 5599-2 standardına uygun olarak, aktüatör hava portu bağlantılarının pozisyonu, yeri, yönü ve şekli açıkça tanımlanmalı ve 2 ve 4 numaralarla pazarlanmalıdır.

LİMİT SVİÇLİ SİNYAL KUTUSU

MANÜEL KİLİT AÇMA İŞLEMCİSİ

SOLENOİT VANA NAMUR

SOLENOİT VANA

ELEKTROPNÖMATİK KONUMLANDIRICI (İNTRENSEK EMNİYET)

PNÖMATİK KONUMLANDIRICI

YAKINLIK LİMİT ANAHTARI

ELEKTROMEKANİK LİMİT ANAHTARI

PNÖMATİK LİMİT ANAHTARI

PATLAMAYA KARŞI SINIRLAYICI LİMİT ANAHTARI II2GD ExdIIC

Daha fazla bilgi için ACTUATECH Aksesuar Kataloğuna bakınız
