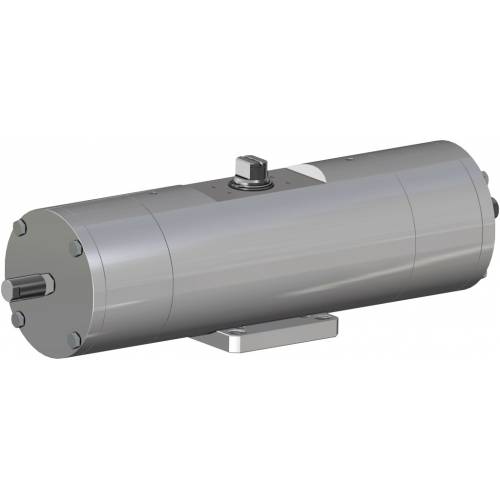

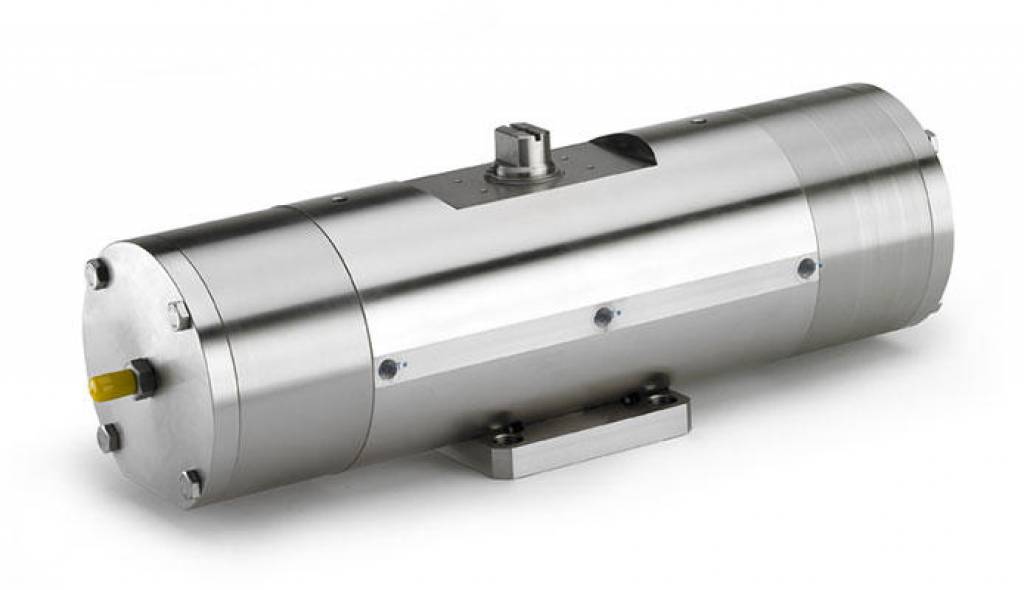

Tek etkili pnömatik aktüatör GS 316 inox Sürekli çubuktan

  • avantajları
  • özellikleri
  • boyutlar
  • malzemeler
  • özellikler
  • aksesuarlar
  • belgeler

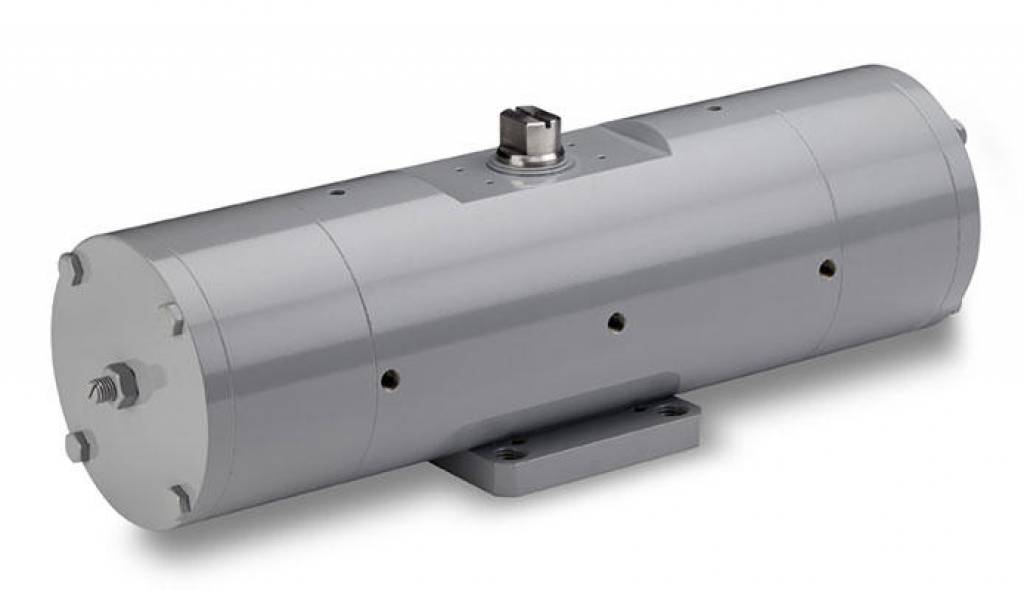

GS360-GS1920
GS360-GS1920 (aktüatörleri isteğe göre renkler ve boya detayları ile karbon çeliğinden de üretme imkanı)

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar
Piston ve silindir arasında daha az sürtünme
Conta uzun süre durduktan sonra bile silindire yapışması önlenir.

2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler


Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet

3.Yiv ve piston arasındaki yuvarlanma sürtünmesi

Daha az sürtünme

4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü).

Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma
Açma ve kapama sırasında artan dönme momenti
Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir
Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf
Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)


5.Haddelenmiş silindir

Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma
(0,15 mikron Ra)

GD15 ile entegre NAMUR solenoit vana arayüzü

İlave taban plakası gerektirmez

Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir

Tüm işlem aşamalarında maksimum kontrol

ATEX
Sertifikası
Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar

SIL 3'e kadar sertifikalı

Yüksek düzeyde işlevsel güvenlik garantisi

TEKNİK BİLGİLER
360 Nm ile 960 Nm arasında moment
Bağlantı flanşı: EN ISO 5211; F10 - F12 - F14 - F16
EN 15714-3 standardına uygun
Dönme açısı: 92° (-1°, +91°)
Dönme momenti: Dönüş momenti sadece yayın hareketine bağlıdır ve besleme basıncından bağımsızdır. 4 farklı yay ayarı vardır; GS katalog genel pnömatik aktüatörler tablosuna bakınız
Yaylar vasıtasıyla otomatik kapanma saat
In the code of standard version GS actuators, it is indicated the size of the springs (6=5,6 bar) followed by the breakaway torque in Nm at 5,6 bar air supply.
2014/34 / EU direktifine uygun ATEX versiyonu

ÇALIŞMA KOŞULLARI

Sıcaklık: -20°C ile +80°C arası
Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar
Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava
Yağlama durumunda, deterjan içermeyen ve kullandığınız aktuatörün içindeki malzemelerine uyumlu yağ kullanınız

TEKNİK BİLGİ FORMU

KodGS0360416S
GS0480416S
GS0720424S
GS0720416S
GS0960416S

Yedek contalarKGGSS223
KGGSS224
KGGSS225
KGGSS225
KGGSS226

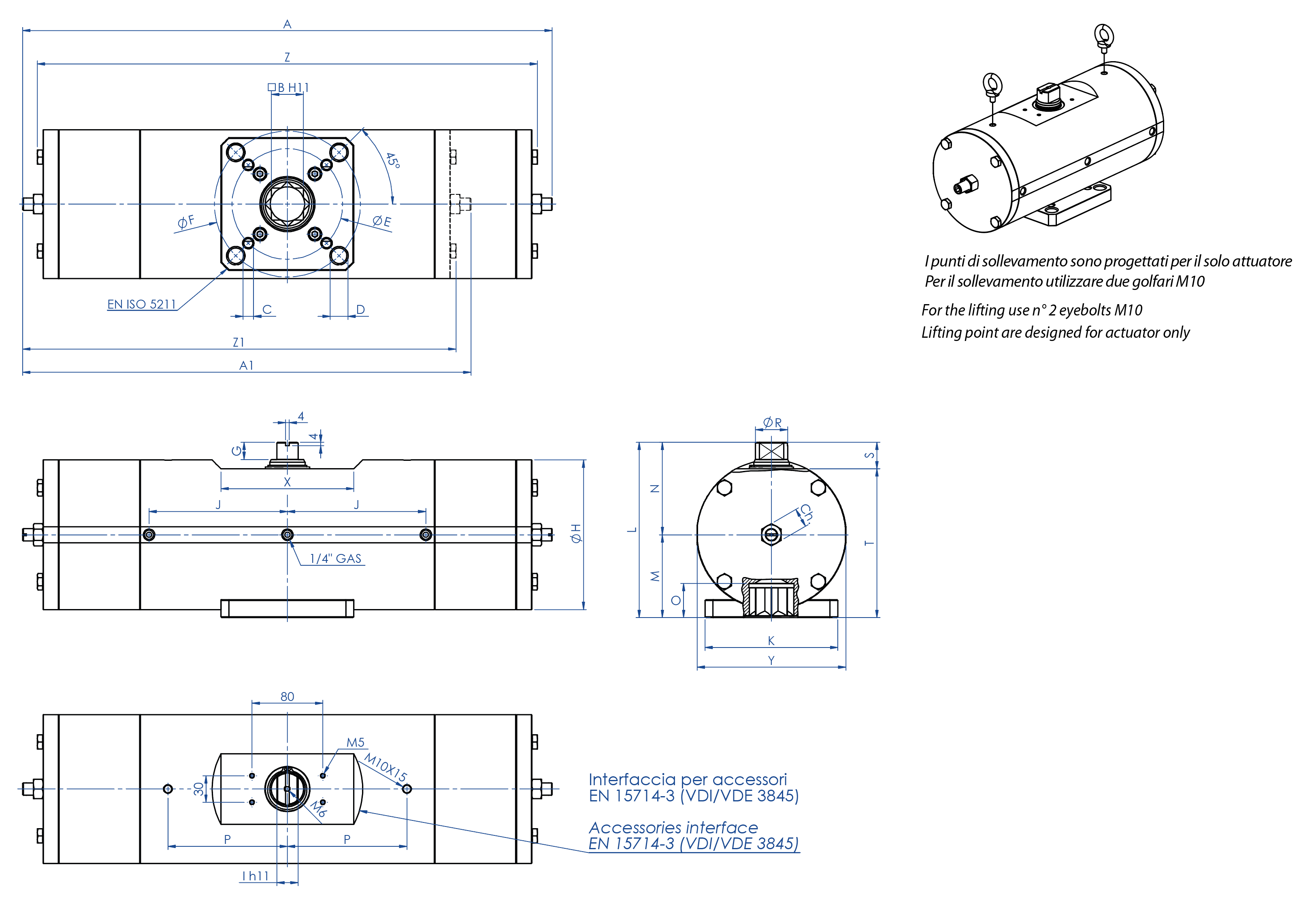

ÖlçüGS0360
F10/F12
GS0480
F12/F16
GS0720
F12
GS0720
F14
GS0960
F12/F16

A
565,5
598
736,8
736,8
769,6

A1 (2,8 Bar)
483,5
506
630,8
630,8
645

B
27
36
36
36
46

C x derinlik
M10x11,5
M12x20
M12x18
M16x18
M12x23

D x derinlik
M12x11,5
M20x20
-
-
M20x23

ØE
102
125
125
140
125

ØF
125
165
-
-
165

G
19,5
19,5
19,5
19,5
18,5

ØH
156
169
188
188
211

I
22
24
27
27
32

J
138,5
156,3
179,5
179,5
192

K
115
150
130
130
150

L
178
198
216
216
237,7

M
78,5
93,5
101,5
101,5
114,7

N
99,5
104,5
114,5
114,5
123

O
29,5
38,5
38,5
38,5
48,5

P
116
135
160
160
160

Q
-
-
-
-
-

Q2
-
-
-
-
-

ØR
31,8
36,5
41
41
46

S
30
30
30
30
30

S2
-
-
-
-
-

T
148
168
186
186
207,7

T2
-
-
-
-
-

X
150
150
150
150
150

Y
155
168
187
187
209

Z
525,8
565
685
685
718,4

Z1 (2,8 Bar)
435,8
473
559,4
559,4
593,8

Ch
22
22
24
24
24

Ch1 (2,8 Bar)
24
24
30
30
30

Ağırlık (Kg)
45,5
60
82,5
82,5
112

Ağırlık (2,8 Bar) (Kg)
37,5
51
77
77
96

Hava (dm³/devir) (l/cycle)
2
2,7
4,3
4,3
5,6

TEK VE ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ 316 ÇUBUK

TEK VE ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ 316 ÇUBUK
Poz.Adı:Q.tyMalzemeler
1Silindir1Paslanmaz çelik
2Piston2Alüminyum alaşımı
3Tapa2Paslanmaz çelik
4Mil1Paslanmaz çelik
5Çatal1Çelik alaşımı
6Kaydırma/destek burcu1Asetal reçine
7Üst destek halkası1Asetal reçine
8Kaydırma burcu1Asetal reçine
9Dış elastik soket1Çelik alaşımı
10İç elastik soket1Çelik alaşımı
11Çelik burç2Çelik alaşımı
12Döner pim2Çelik alaşımı
13*Sızdırmaz halkası2Poliüretan
14*Destek diski4PTFE carbon-grafit yükü
15*Piston o-ringi2Nitrik kauçuk
16Üst mil o-ringi1FKM
17Dış destek halkası1Asetal reçine
18Şim pulu1Paslanmaz çelik
19Seeger1Paslanmaz çelik
20Alt destek kelepçesi1Resina acetalica
21Alt mil o-ringi1FKM
22*Tapa o-ringi2NBR
23Vidalar8Paslanmaz çelik
24Ayar pimi2Paslanmaz çelik
25Ayarlama o-ringi2Nitrik kauçuk
26Kilit somunu2Paslanmaz çelik
27Sabitleme flanşı1Paslanmaz çelik
28Vidalar4Paslanmaz çelik
29*Tapa o-ringi4NBR
30Ara silindir parçası2Paslanmaz çelik
31Yay2Çelik alaşımı
32Yay muhafazası2Alüminyum alaşımı
33Yay takılı vidalar2Paslanmaz çelik
* Yedek parça kitinin detayları.

GS PNÖMATİK AKTÜATÖR ÇALIŞMA ŞEMASI

Sol çizimler = vana açık konumda
Sağ çizimler = vana kapalı konumda

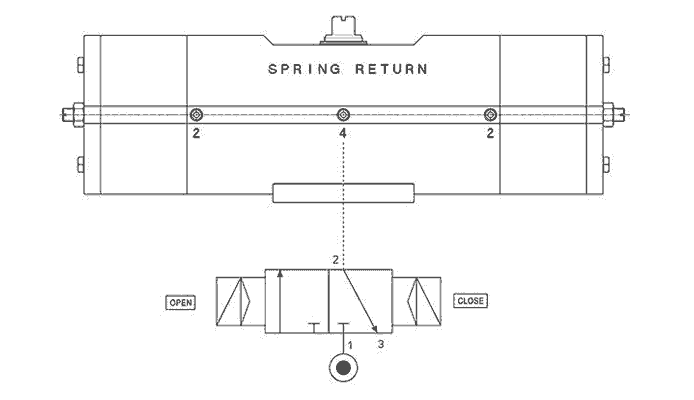

Tipik hava bağlantı şeması
Standart GS aktüatörlerin pistonları yukarıda gösterildiği gibi monte edilir. Yay kuvveti düşük olmasına rağmen, mekanizma geometrisi strok sonunda daha fazla tork sağlar. Aktüatör vana açık pozisyondayken ve yaylar tamamen sıkıştırıldığında, uç durdurucular hassas bir şekilde ayarlanabilmektedir. Basınçlı hava veya elektrik güç kaynağının kapatılması durumunda vananın otomatik olarak açılması gerektiğinde ters etkili yay geri dönüşlü aktüatörler gerekmektedir. Ters etkili aktüatörlerde, pistonlar Çift Etkili versiyonda olduğu gibi silindire yerleştirilerek yayın kuvveti nedeniyle aktüatör normal olarak açılır. Dikkat. Ters hareket versiyonundaki normal tork performansı, yapısı nedeniyle standart versiyondakinden farklıdır. Dikkat. Yay hareketi sırasında aktüatör odasına toz veya kirin emilmesini önlemek için port 2'ye bir filtre takınız. Port 4, ara bölme ile bağlantılıdır ve basınç altındayken transmisyon mili açması için saat yönünün tersine döner. Uluslararası ISO 5599-2 standardına uygun olarak, aktüatör hava portu bağlantılarının pozisyonu, yeri, yönü ve şekli açıkça tanımlanmalı ve 2 ve 4 numaralarla pazarlanmalıdır.

LİMİT SVİÇLİ SİNYAL KUTUSU

MANÜEL KİLİT AÇMA İŞLEMCİSİ

SOLENOİT VANA NAMUR

SOLENOİT VANA

ELEKTROPNÖMATİK KONUMLANDIRICI (İNTRENSEK EMNİYET)

PNÖMATİK KONUMLANDIRICI

YAKINLIK LİMİT ANAHTARI

ELEKTROMEKANİK LİMİT ANAHTARI

PNÖMATİK LİMİT ANAHTARI

PATLAMAYA KARŞI SINIRLAYICI LİMİT ANAHTARI II2GD ExdIIC

Daha fazla bilgi için ACTUATECH Aksesuar Kataloğuna bakınız
