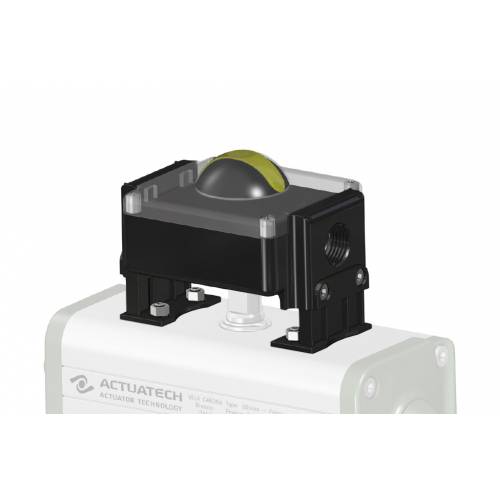

Görsel göstergeli̇ teknopoli̇mer KSSP

Görsel göstergeli̇ teknopoli̇mer KSSP

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- Limit anahtarı çalıştırma kamları, sabitleme vidalarına veya başka aletlere ihtiyaç duymadan yatak mili üzerindeki oluklarla ayar yapıldığından kayma olasılığı yoktur.
- Ön kablolama, iki mikroanahtarı için 6 numaralı terminallerle yapılır.
- Kablo kelepçesi için 1 adet dişli elektrik bağlantısı
- Çalışma sıcaklığı:
"01" kodlu limit anahtarları için -20°C ile +80°C arası;
"73" limit anahtarı kodu için -20°C ile +70°C arası.
- Koruma derecesi: IP65 (isteğe göre IP67).

MALZEMELER
- Gövde V0 Güçlendirilmiş kendi kendine sönen polifenil eter.
- Kapak ve gösterge: UV ışınlarına dayanıklı ve kendi kendine sönen V0 sınıfı polikarbonat.
- Mil: güçlendirilmiş teknopolimer.
- Vidalar: paslanmaz çelik.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- SIL 3'e kadar sertifikalı

KSSP KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*AÇIKLAMA
SÜRÜM
ELEKTRİK BAĞLANTISI

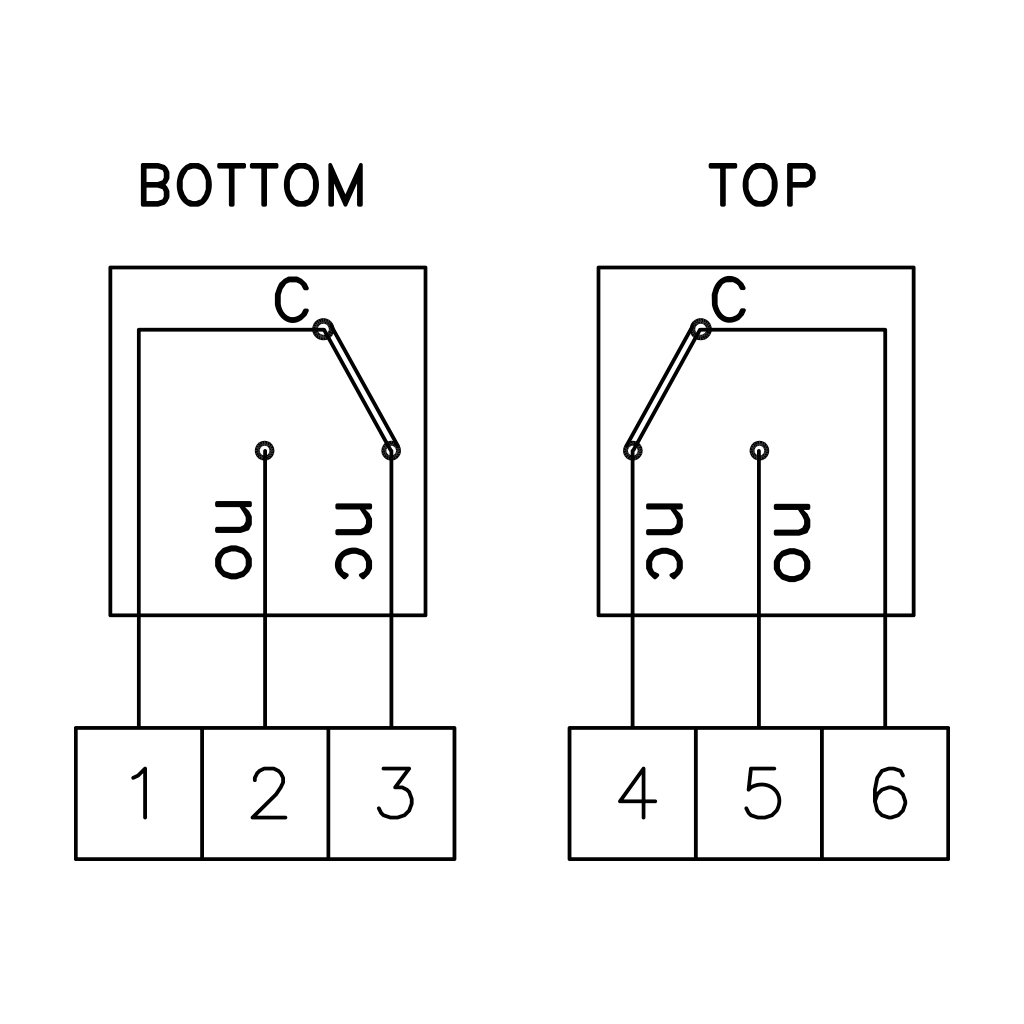

01Gümüş kontaklı SPDT elektromekanik mikroanahtarları (CHERRY)

Maks: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (dirençli yük)
Standart

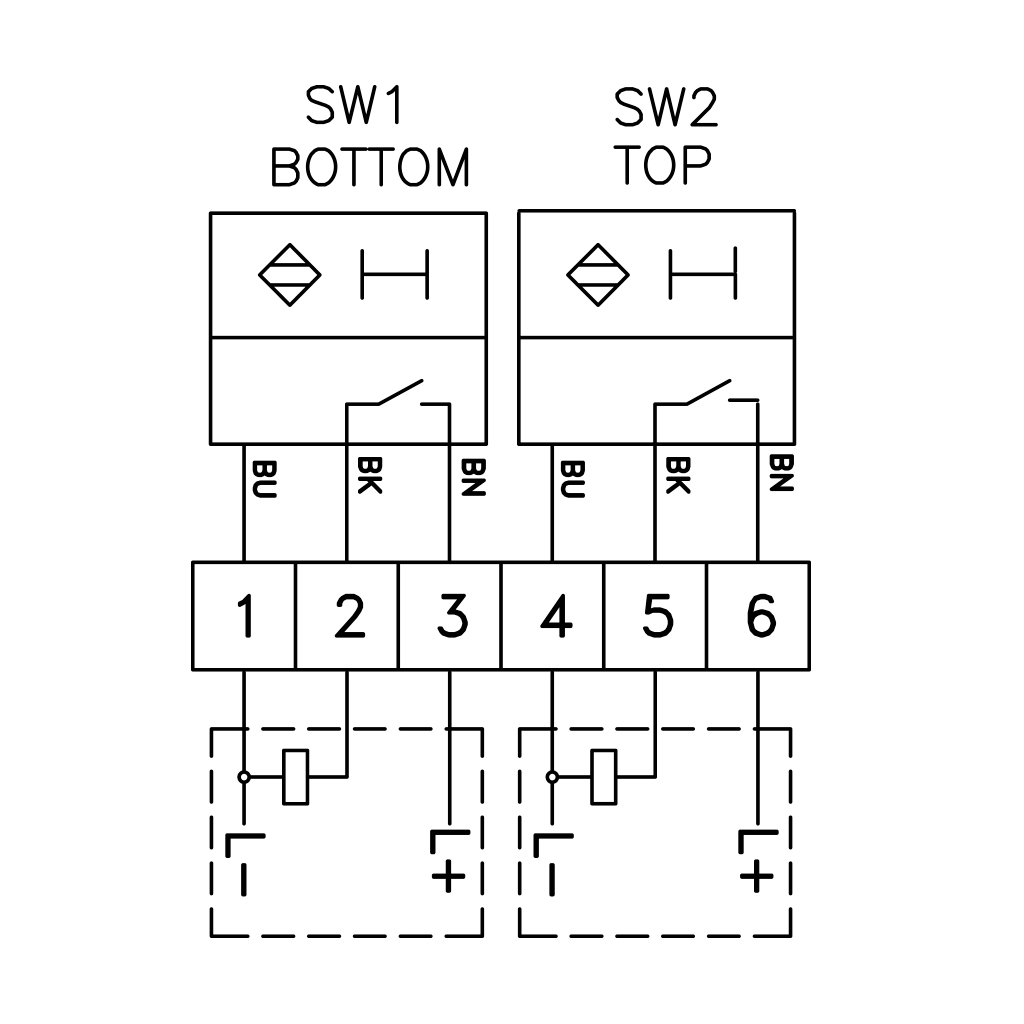

73PNP NO P + F NBB2 V3 E2 3 kablolu güçlendirilmiş yakınlık mikroanahtarları

10÷30 VDC; 200 Ma - çalışma akımı 0 - 100 mA
İsteğe göre

* 6. ve 7. sıralardaKİ kutu kodunda kullanılan limit anahtarlarıin tipini belirten simge yer almaktadır.
