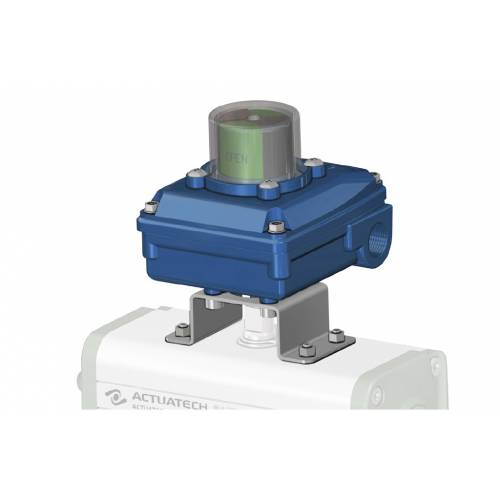

Görsel göstergeli̇ alümi̇nyum KS1L

Görsel göstergeli̇ alümi̇nyum KS1L

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- "Yivli" sistem sayesinde kamların hassas ayarı
- 8 konumlu terminal bloğu.

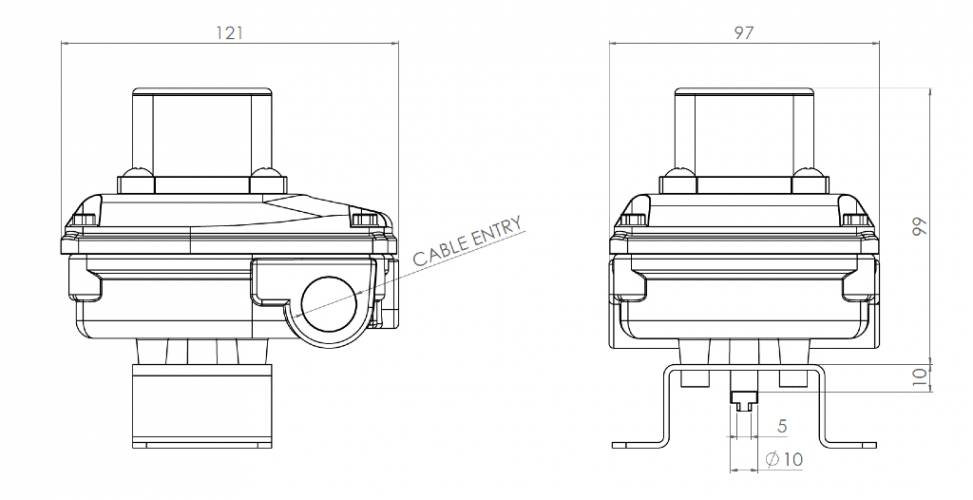

- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- STD çalışma sıcaklığı: -20 °C ila +80 °C (NBR).
- Koruma derecesi: IP 67.

MALZEMELER
- Gövde ve kapak: çift kat mavi epoksi boya * ile kaplanmış düşük bakır içerikli döküm alüminyum.
- Gösterge: polikarbonat ve ABS.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- İsteğe göre ATEX sürümü istek üzerine 3D.
- SIL 2'e kadar sertifikalı

KS1L KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*AÇIKLAMA
SÜRÜM
ELEKTRİK BAĞLANTISI
M0 Gümüş kontaklı SPDT elektromekanik mikro anahtarları (OMRON SS-5)
Maks: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A
Standart
M1 Altın kontaklı SPTD elektromekanik mikro anahtarları (OMRON SS-01)
Maks: 125 Vac 0.1A - 30 Vdc 0.1A
İsteğe göre
H1 Hermetik olarak kapatılmış SPDT manyetik yakınlık anahtarları (HAMLIN 59140)
Maks: 120 Vac 0.18A - 175 Vdc 0.25A
İsteğe göre
60 P + F SJ 3.5 N, NC 2 kablolu NAMUR yakınlık mikro anahtarları, nominal voltaj 8,2V,
(çalışma voltajı 5 ÷ 25V)
EEx ia IIC T6
İsteğe göre
70 NAMUR 2 kablolu P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarları
EEx ia IIC T6
İsteğe göre
73 PNP NO P + F NBB2 V3 E2 3 kablolu güçlendirilmiş yakınlık mikroanahtarları
10÷30 VDC; 100 mA - çalışma akımı 0 - 100 mA
İsteğe göre
75 IFM IS 5026 2 kablolu güçlendirilmiş yakınlık mikroanahtarları
5÷36 Vdc; 4÷200 mA
İsteğe göre
78 NAMUR 2 kablolu P + F yakınlık mikroanahtarı NCB2 V3 NO, NC anma gerilimi 8,2V
EEx ia IIC T6
İsteğe göre

* 6. ve 7. sıralardaKİ kutu kodunda kullanılan limit anahtarlarıin tipini belirten simge yer almaktadır.

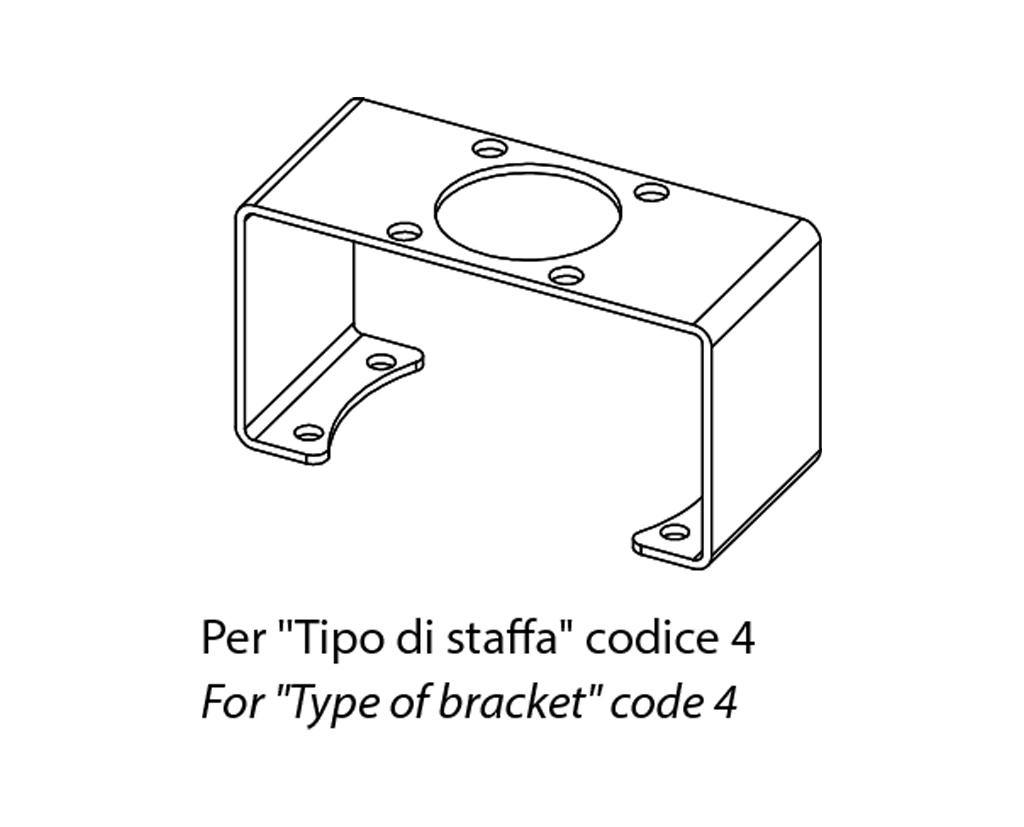

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ
KS1L

BRAKET TİPİ*
AÇIKLAMA

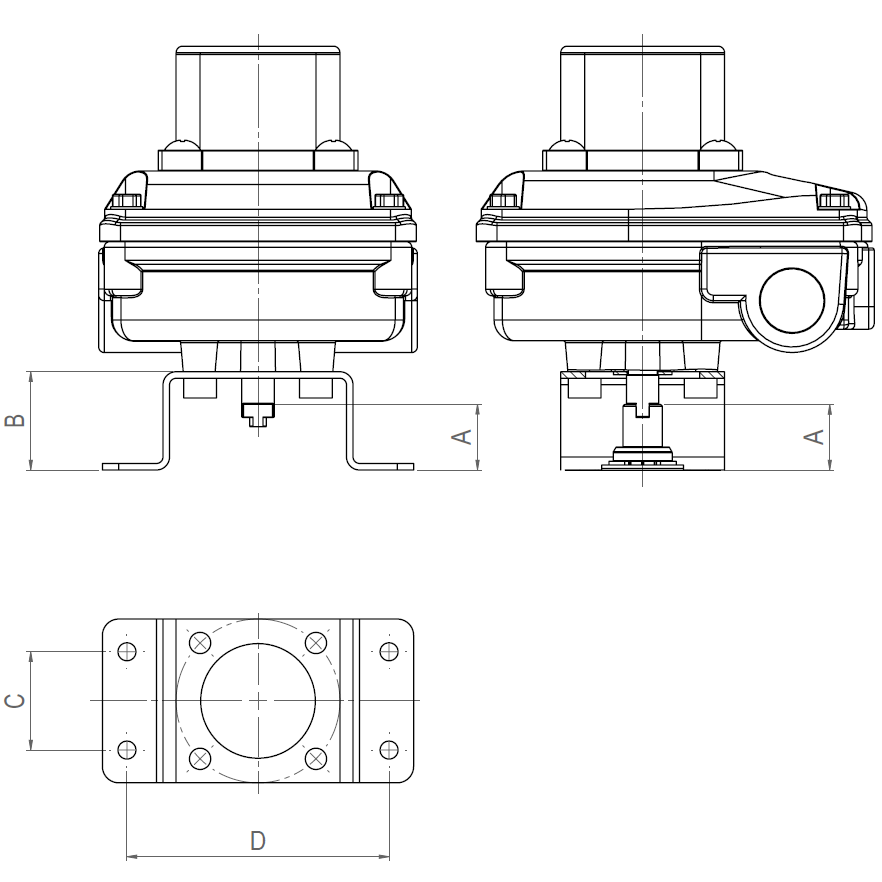

NAMUR bağlantısı 25x50x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
NAMUR bağlantısı 30x80x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
NAMUR bağlantısı 30x130x30 * (* 30 = aktüatör mil yüksekliği, şekildeki A ölçüsü)

* Braket, limit anahtarı kutusu kodunun son karakterinde görünür. Yalnızca braketi sipariş etmek için ACTUATECH kodunu kullanınız.

ALÜMİNYUM AKTÜATÖRLER İÇİN
ÖLÇÜ GD15÷GD120
GS15÷GS60
 GD180÷GD960
GS90÷GS480
GD1440÷GD1920
GS720÷GS960
 GD2880÷GD8000
GS1440÷GS4000
Kod  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Braket tipi
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

PASLANMAZ ÇELİK AKTÜATÖRLER İÇİN
ÖLÇÜ  GD15**÷GD30**
GS15**
GD60
GS30
GD120÷GD960
GS60÷GS480
 GD1440÷GD1920
GS720÷GS960
Kod  KCPL0015  KCPL1060  KCPL2060
Braket tipi
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** KBVI4015 aktüatör arayüzünü kullandıktan sonra

KUTU KABLO KELEPÇESİ DİŞLERİ
Kablo kelepçesi diş tipi ***
 Tanım    Not
 1/2” NPT  İSTEĞE GÖRE
 M 20x1,5  STANDART

*** Diş tipi kutu kodunun sekizinci karakterinde belirtilmiştir.
KABLO KELEPÇELERİ: İçermemektedir.
