ENDÜSTRİYEL PNÖMATİK AKTÜATÖR ÜRETİMİ AKTÜATÖR TEKNOLOJİSİ

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3).
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- Limit anahtarı çalıştırma kamları, sabitleme vidalarına veya başka aletlere ihtiyaç duymadan yatak mili üzerindeki oluklarla ayar yapıldığından kayma olasılığı yoktur.
- Ön kablolama, numaralı terminallerle yapılır: iki mikro anahtar için 6 ve herhangi bir solenoid valf kablolaması için ekstra kutuplar (bağlantı şemalarına bakınız).
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- Çalışma sıcaklığı:
-40 ° C ila + 80 ° C (standart);
"23" ve "73" kodlu limit anahtarları için -25 °C ile + 70 °C arası;
"75" limit anahtarı kodu için -25 °C ile + 80 °C arası.
- Koruma derecesi: IP 67.

MALZEMELER
- Gövde: ve kapak polyester tozu* ile kaplanmış alüminyum döküm.
- Kapak ve gösterge: UV ışınlarına dayanıklı ve kendi kendine sönen V0 sınıfı polikarbonat.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- SIL 3'e kadar sertifikalı

KSSB - KSSF KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*	AÇIKLAMA	SÜRÜM
01	Gümüş kontaklı SPDT elektromekanik mikro anahtarları (CHERRY) Maks: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (dirençli yük)	Standart
03	Altın kontaklı SPTD elektromekanik mikro anahtarları (CHERRY) Maks: 250 Vac 0,1 mA - 30 Vdc 0,5 mA	İsteğe göre
1F	Gümüş kontaklı DPDT elektromekanik mikro anahtarları, (her kam aynı anda 2 SPDT mikro anahtarı çalıştırır) (CHERRY) Maks: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA	İsteğe göre
23	NO P + F NBN4 12GM50 E2, PNP 3 kablolu güçlendirilmiş yakınlık mikroanahtarları 10÷30 Vdc; 200 mA	İsteğe göre
73	PNP NO P + F NBB2 V3 E2, 3 kablolu güçlendirilmiş yakınlık mikroanahtarları 10÷30 VDC; 100 mA - çalışma akımı 0 - 100 mA	İsteğe göre
75	IFM IS 5026 2 kablolu güçlendirilmiş yakınlık mikranahtarları 5÷36 Vdc; 4÷200 mA	İsteğe göre
T0	4-20 mA analog sinyal. Güç kaynağı 13 ÷ 30 Vdc, doğrusallık tam ölçeğin +/ %0,5'i.Doğrudan veya ters işlem. ASIC-CMOS'a göre işlem mantığı.	İsteğe göre

* 6. ve 7. Sıralardaki kutu kodunda kullanılan limit anahtarlarıin tipini belirten kod yer almaktadır.

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ
KSSB - KSSF

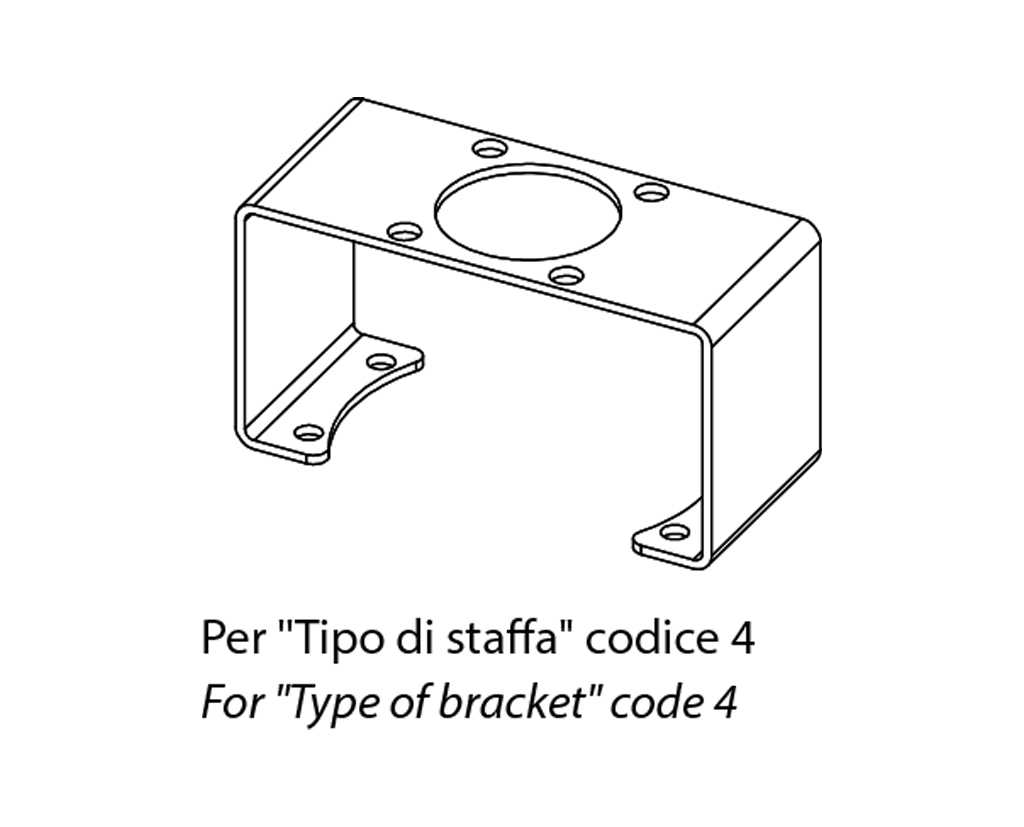

BRAKET TİPİ*	AÇIKLAMA
0	NAMUR bağlantısı 25x50x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
1	NAMUR bağlantısı 30x80x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
3	NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
4	NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
5	NAMUR bağlantısı 30x130x30 * (* 30 = aktüatör mil yüksekliği, şekildeki A ölçüsü)

* Braket, limit anahtarı kutusu kodunun son karakterinde görünür. Yalnızca braketi sipariş etmek için ACTUATECH kodunu kullanınız.

ALÜMİNYUM AKTÜATÖRLER İÇİN

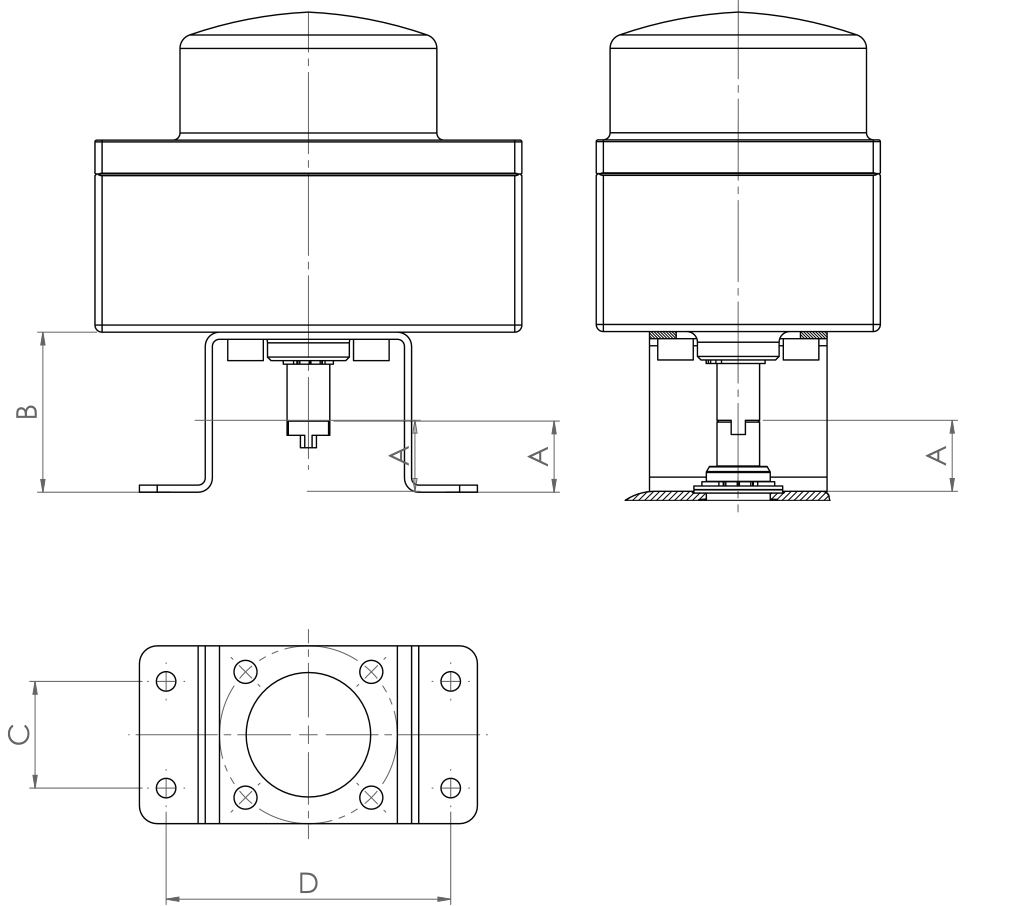

ÖLÇÜ	GD15÷GD120 GS15÷GS60	GD180÷GD960 GS90÷GS480	GD1440÷GD1920 GS720÷GS960	GD2880÷GD8000 GS1440÷GS4000
Kod	KCPN1015	KCPN1060	KCPN2060	KCPN1A04
Braket tipi	1	3	4	5
A (mm)	20	30	30	30
B (mm)	45	55	55	55
C (mm)	30	30	30	30
D (mm)	80	80	80	130

PASLANMAZ ÇELİK AKTÜATÖRLER İÇİN
ÖLÇÜ	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
Kod	KCPN0015		KCPN1060	KCPN2060
Braket tipi	0	0	3	4
A (mm)	20	20	30	30
B (mm)	45	45	55	55
C (mm)	25	25	30	30
D (mm)	50	50	80	80

** KBVI4015 aktüatör arayüzünü kullandıktan sonra

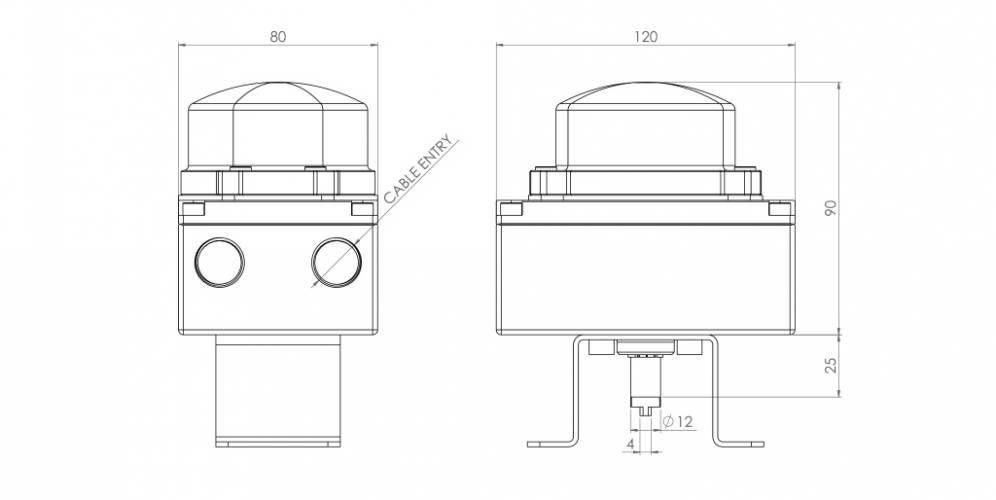

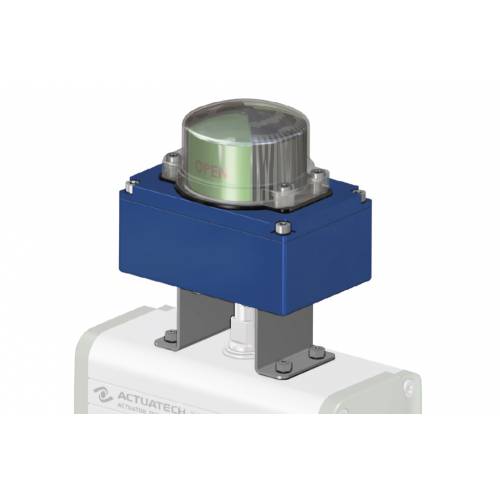

Görsel göstergeli̇ alümi̇nyum KSSF - data accessoriattuatori -

KUTU KABLO KELEPÇESİ DİŞLERİ
Kablo kelepçesi diş tipi ***	Tanım	Not
1	1/2” NPT	İSTEĞE GÖRE
2	M 20x1,5	STANDART

*** Diş tipi kutu kodunun sekizinci karakterinde belirtilmiştir.
KABLO KELEPÇELERİ: İçermemektedir.

Görsel göstergeli̇ alümi̇nyum KSSF
