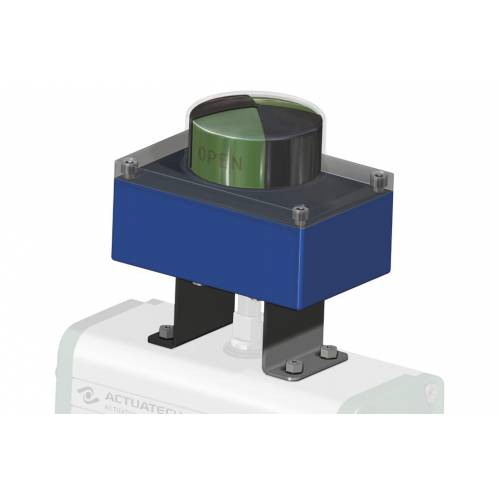

Görsel göstergeli̇ alümi̇nyum ve teknopoli̇mer KSIB ATEX

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- Limit anahtarı çalıştırma kamları, sabitleme vidalarına veya başka aletlere ihtiyaç duymadan yatak mili üzerindeki oluklarla ayar yapıldığından kayma olasılığı yoktur.
- Ön kablolama, numaralı terminallerle yapılır: iki mikroanahtar için 6 ve herhangi bir solenoid vana kablolaması için ekstra kutuplar (bağlantı şemalarına bakınız).
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- Çalışma sıcaklığı: -20 °C ile +80 °C arası
- Koruma derecesi: IP 67

MALZEMELER
- Gövde: Polyester tozu ile kaplanmış alüminyum döküm.
- Kapak ve gösterge: UV ışınlarına dayanıklı ve kendi kendine sönen V0 sınıfı polikarbonat.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

SERTİFİKALAR
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB
- İsteğe göre diğerleri
- SIL 3'e kadar sertifikalı

KSIB - KSIF KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*	AÇIKLAMA	SÜRÜM	ELEKTRİK BAĞLANTISI
03	Altın kontaklı SPTD elektromekanik mikroanahtarları (CHERRY) Maks: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;	İsteğe göre:
24	NAMUR 2 kablolu P + F NJ2 12GK N amplifiye edilmemiş yakınlık mikroanahtarları, Nc, 8V EEx ia IIC T6	İsteğe göre:
60	P + F SJ 3.5 N, NC 2 kablolu NAMUR yakınlık mikroanahtarları, nominal voltaj 8,2V,(çalışma voltajı 5 ÷ 25V) EEx ia IIC T6	Standart
70	NAMUR 2 PNP P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarları EEx ia IIC T6	İsteğe göre:

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ

KSIB - KSIF - KS3F
