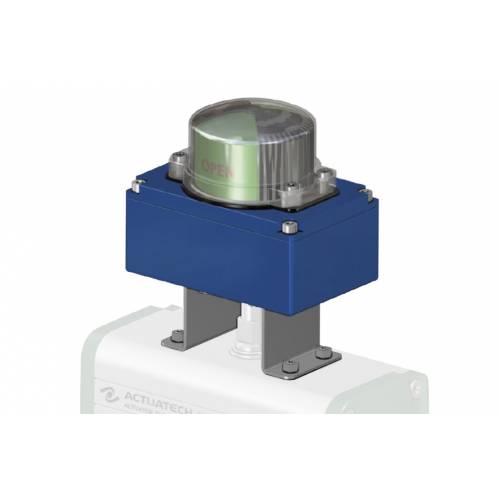

Görsel göstergeli̇ alümi̇nyum KSIF ATEX

II2G Exia IIC T6 - T4 / II2D Exia IIIC
Görsel göstergeli̇ alümi̇nyum KSIF ATEX

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- Limit anahtarı çalıştırma kamları, sabitleme vidalarına veya başka aletlere ihtiyaç duymadan yatak mili üzerindeki oluklarla ayar yapıldığından kayma olasılığı yoktur.
- Ön kablolama, numaralı terminallerle yapılır: iki mikro anahtar için 6 ve herhangi bir solenoid valf kablolaması için ekstra kutuplar (bağlantı şemalarına bakınız).
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- Çalışma sıcaklığı:
-40 ° C ila +80 ° C (standart);
"24", "60" e "70".kodlu limit anahtarları için -25°C ile +80°C arası.
- Koruma derecesi: IP 67

MALZEMELER
- Gövde: Polyester tozu ile kaplanmış alüminyum döküm.*
- Kapak ve gösterge: UV ışınlarına dayanıklı ve kendi kendine sönen V0 sınıfı polikarbonat.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIC
- İsteğe göre diğerleri
- SIL 3'e kadar sertifikalı

KSIB - KSIF KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*AÇIKLAMA
SÜRÜM
ELEKTRİK BAĞLANTISI

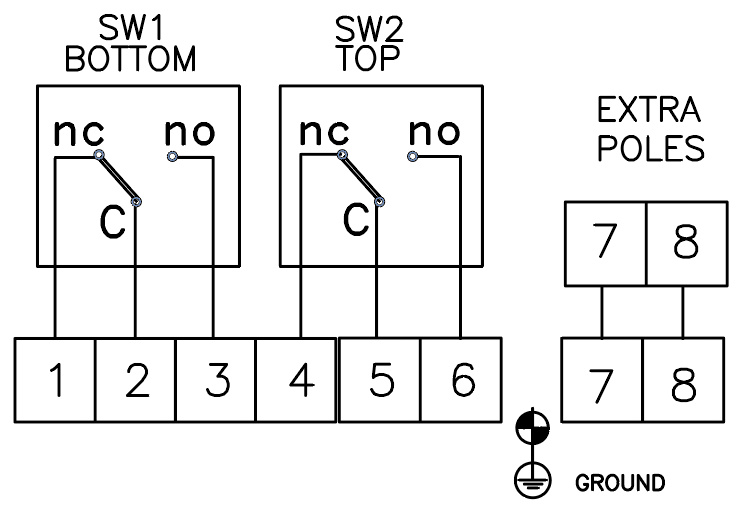

03 Altın kontaklı SPTD elektromekanik mikroanahtarları (CHERRY)

Maks: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
İsteğe göre:

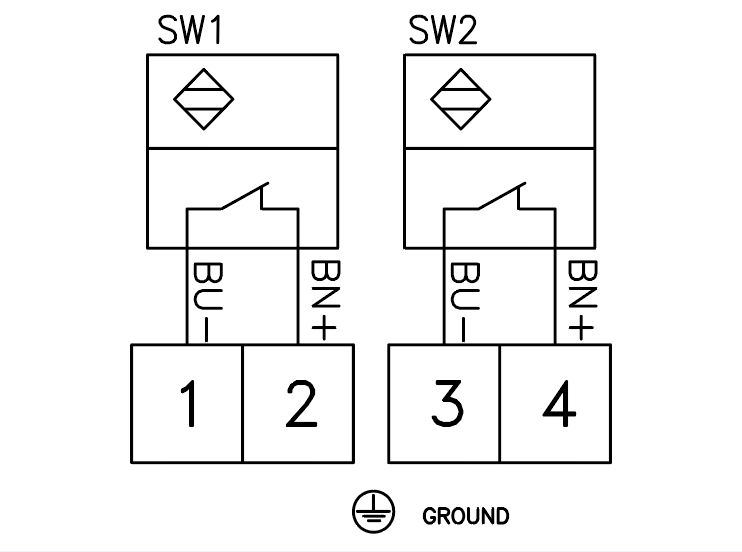

24 NAMUR 2 kablolu P + F NJ2 12GK N amplifiye edilmemiş yakınlık mikroanahtarları, Nc, 8V

EEx ia IIC T6
İsteğe göre:

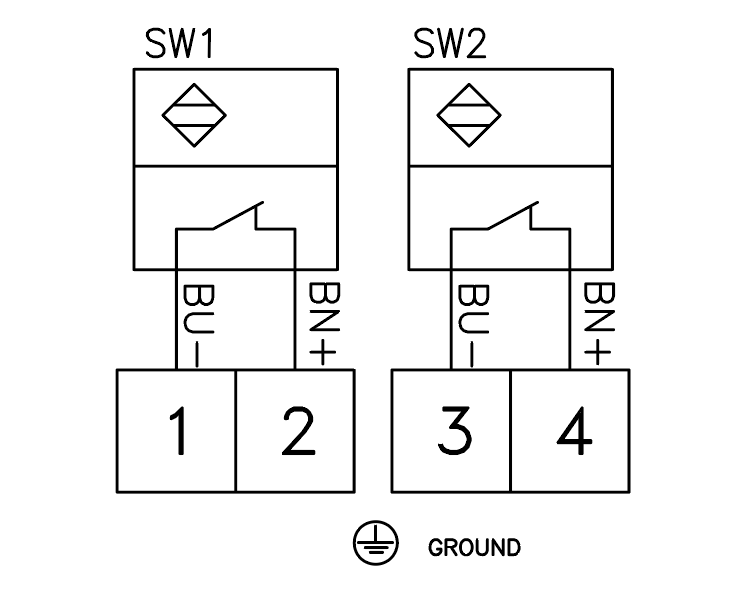

60 P + F SJ 3.5 N, NC 2 kablolu NAMUR yakınlık mikroanahtarları, nominal voltaj 8,2V,(çalışma voltajı 5 ÷ 25V)

EEx ia IIC T6
Standart

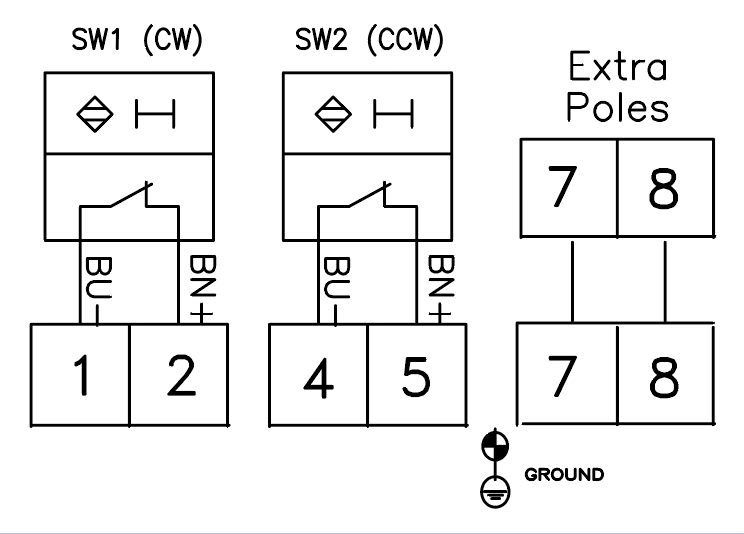

70 NAMUR 2 PNP P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarları

EEx ia IIC T6
İsteğe göre:

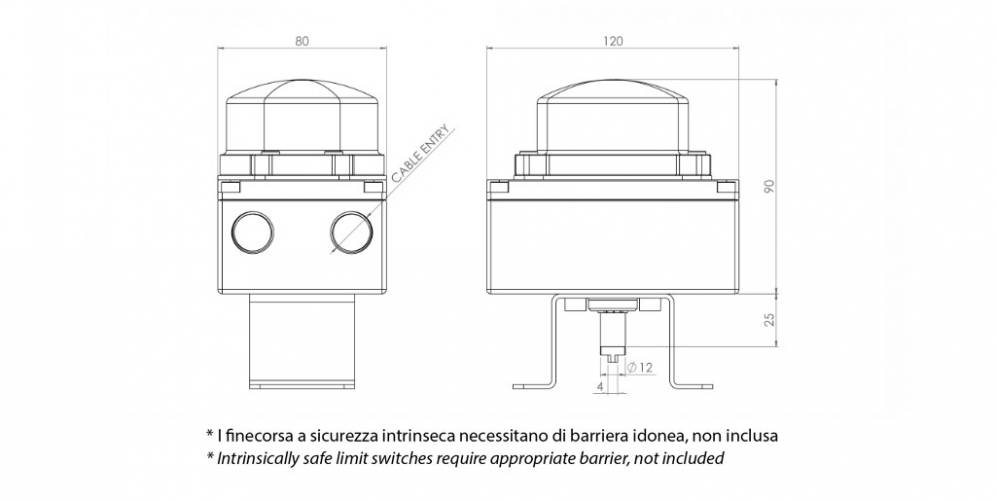

Not: EExia dâhili emniyet limit anahtarları, dahil olmayan uygun bir bariyer gerektirir
* 6. ve 7. sıralardaKİ kutu kodunda kullanılan limit anahtarlarıin tipini belirten simge yer almaktadır.

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ

KSIB - KSIF - KS3F


BRAKET TİPİ*AÇIKLAMA
0NAMUR bağlantısı 25x50x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
1NAMUR bağlantısı 30x80x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
3NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
4NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
5NAMUR bağlantısı 30x130x30 * (* 30 = aktüatör mil yüksekliği, şekildeki A ölçüsü)
* Braket, limit anahtarı kutusu kodunun son karakterinde görünür. Yalnızca braketi sipariş etmek için ACTUATECH kodunu kullanınız.

ALÜMİNYUM AKTÜATÖRLER İÇİN
ÖLÇÜ
GD15÷GD120
GS15÷GS60
GD180÷GD960
GS90÷GS480
GD1440÷GD1920
GS720÷GS960
GD2880÷GD8000
GS1440÷GS4000
Kod
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Braket tipi
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

PASLANMAZ ÇELİK AKTÜATÖRLER İÇİN
ÖLÇÜ
GD15**÷GD30**
GS15**
GD60
GS30
GD120÷GD960 GS60÷GS480
GD1440÷GD1920 GS720÷GS960
Kod
KCPN0015KCPN1060
KCPN2060
Braket tipi
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** KBVI4015 aktüatör arayüzünü kullandıktan sonra

KUTU KABLO KELEPÇESİ DİŞLERİ
Kablo kelepçesi diş tipi ***
Tanım
Not
1
1/2” NPT
İSTEĞE GÖRE
2
M 20x1,5
STANDART
*** Diş tipi kutu kodunun sekizinci karakterinde belirtilmiştir.
KABLO KELEPÇELERİ: İçermemektedir.
