Görsel göstergeli̇ alümi̇nyum KS3L ATEX

II1GD Exia IIC T6

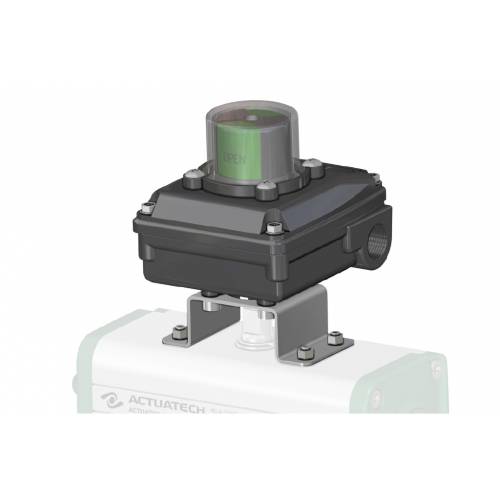

Görsel göstergeli̇ alümi̇nyum KS3L ATEX

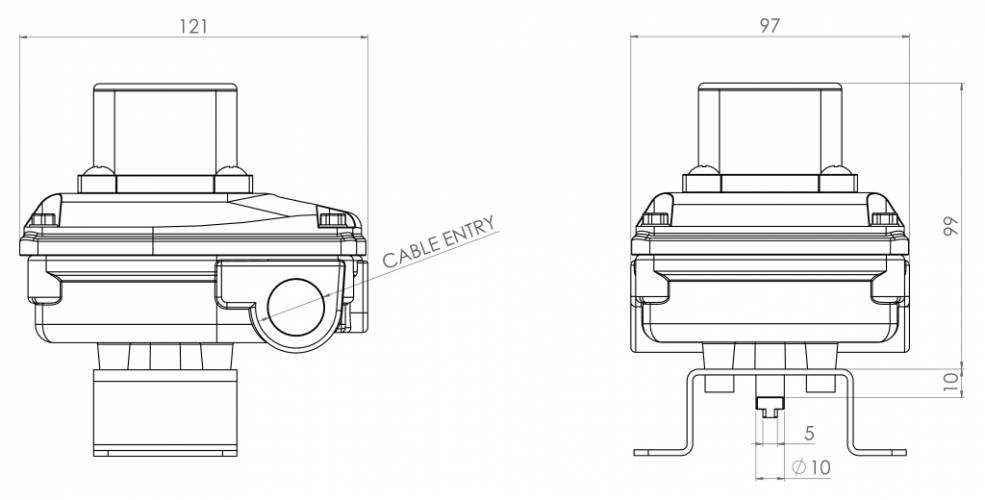

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- "Yivli" sistem sayesinde kamların hassas ayarı
- 8 konumlu terminal bloğu.
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- STD çalışma sıcaklığı: -20°C ile xxx°C (NBR) arası.
- Koruma derecesi: IP66/67.

xxx: Limit anahtarının ATEX sertifikasına bakın.

MALZEMELER
- Gövde ve kapak: çift kat siyah epoksi boya * ile kaplanmış düşük bakır içerikli döküm alüminyum.
- Gösterge: polikarbonat ve ABS.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- ATEX, IEC Ex II1GD Exia IIC T6
- SIL 2'e kadar sertifikalı

KS3L KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*AÇIKLAMA
SÜRÜM

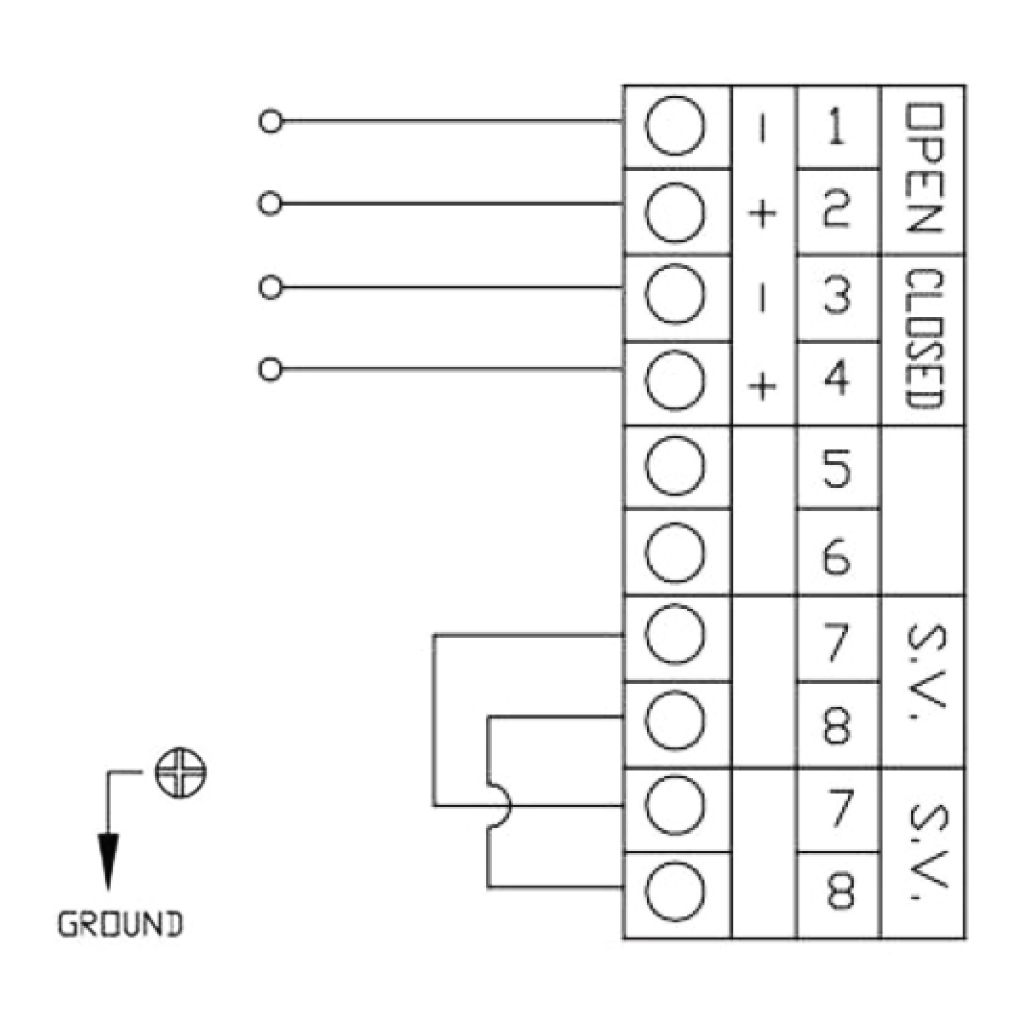

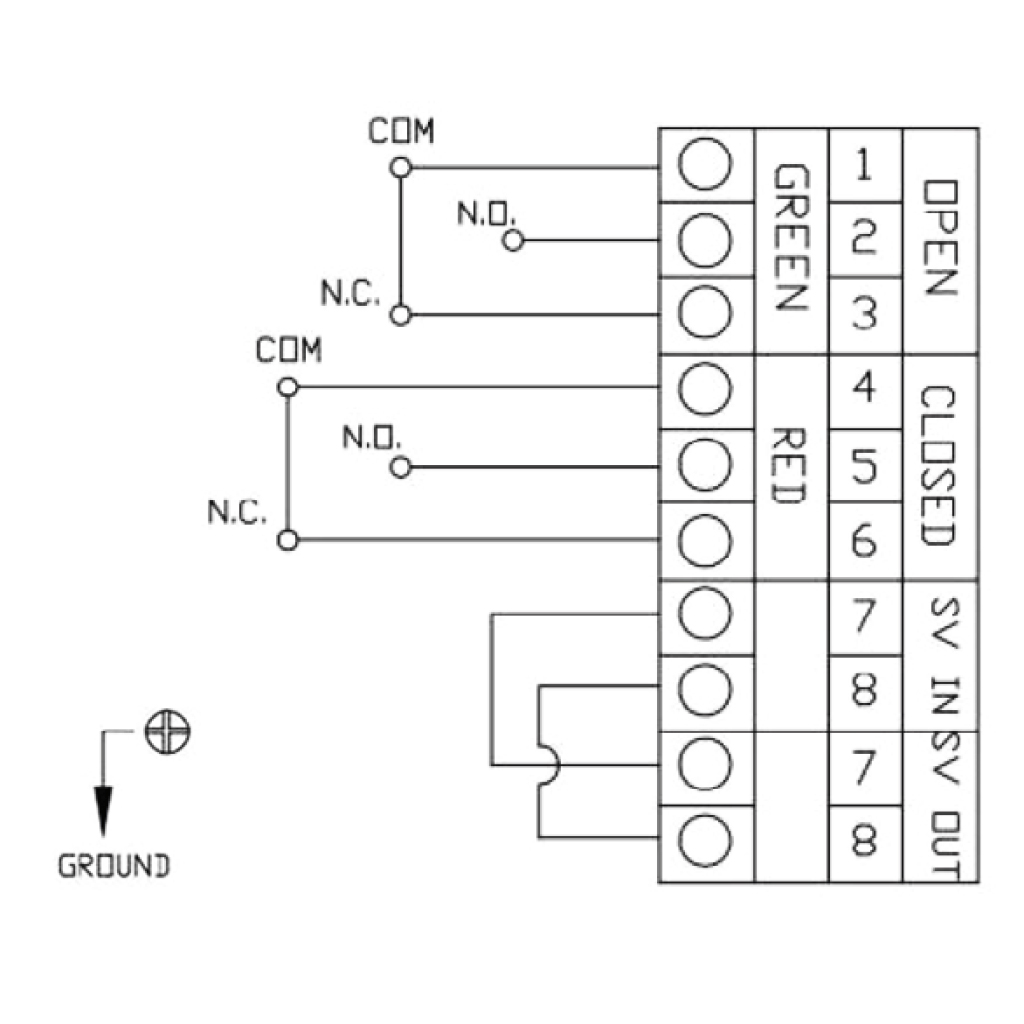

ELEKTRİK BAĞLANTISI
M1 Altın kontaklı SPTD elektromekanik mikro anahtarları (OMRON SS-01)

Maks: 30 Vdc 0.1A
İsteğe göre:
H1 Hermetik olarak kapatılmış SPDT manyetik yakınlık anahtarlarıi (HAMLIN 59140)

Maks: 120 Vac 0.18A - 175 Vdc 0.25A
İsteğe göre:
70
NAMUR 2 PNP NO P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarlarıi

EEx ia IIC T6
İsteğe göre:
78NAMUR 2 kablolu P + F yakınlık mikro anahtarları NCB2 V3 NO, NC anma gerilimi
8,2V

EEx ia IIC T6
İsteğe göre:

* 6. ve 7. sıralardaKİ kutu kodunda kullanılan limit anahtarlarıin tipini belirten simge yer almaktadır.

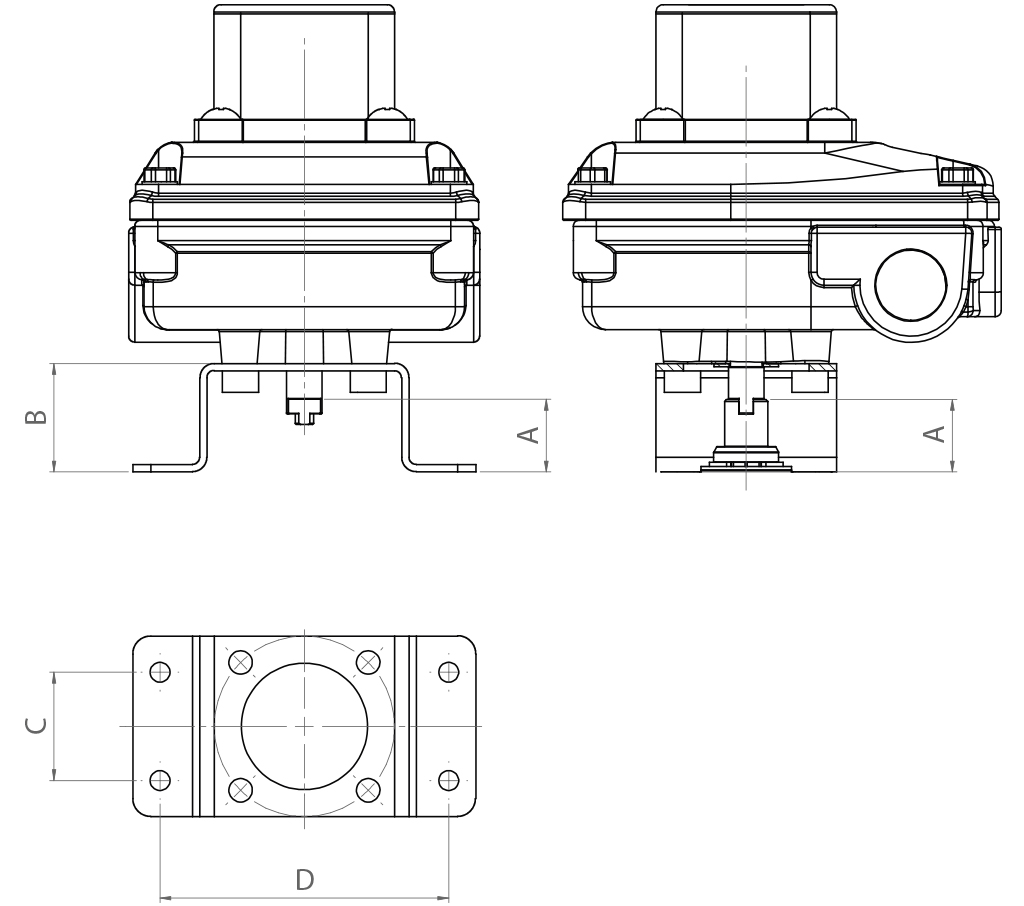

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ

KS3L - KS2L

BRAKET TİPİ*AÇIKLAMA
0NAMUR bağlantısı 25x50x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
1NAMUR bağlantısı 30x80x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
3NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
4NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
5NAMUR bağlantısı 30x130x30 * (* 30 = aktüatör mil yüksekliği, şekildeki A ölçüsü)
* Braket, limit anahtarı kutusu kodunun son karakterinde görünür. Yalnızca braketi sipariş etmek için ACTUATECH kodunu kullanınız.

ALÜMİNYUM AKTÜATÖRLER İÇİN
ÖLÇÜ
GD15÷GD120 GS15÷GS60
GD180÷GD960 GS90÷GS480
GD1440÷GD1920 GS720÷GS960
GD2880÷GD8000 GS1440÷GS4000
KodKCPL1015
KCPL1060
KCPL2060
KCPL1A04
Braket tipi
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PASLANMAZ ÇELİK AKTÜATÖRLER İÇİN
ÖLÇÜ
GD15**÷GD30**
GS15**
GD60
GS30
GD120÷GD960 GS60÷GS480
GD1440÷GD1920 GS720÷GS960
Kod
KCPL0015KCPL1060
KCPL2060
Braket tipi
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** KBVI4015 aktüatör arayüzünü kullandıktan sonra

KUTU KABLO KELEPÇESİ DİŞLERİ
Kablo kelepçesi diş tipi ***
Tanım
Not
1
1/2” NPT
İSTEĞE GÖRE
2
M 20x1,5
STANDART
*** Diş tipi kutu kodunun sekizinci karakterinde belirtilmiştir.
KABLO KELEPÇELERİ: İçermemektedir.
